Винт с внутренним шестигранником для трубного хомута тяжёлой серии

Hexagon socket screw for heavy-series pipe clamps DIN 3015-2

Модель: Винт с внутренним шестигранником

Серия: Тяжёлая

Норма хомута: DIN 3015-2

Норма винта: DIN 912 / ISO 4762

Назначение: Крепление корпуса однотрубного хомута через прикрывающую пластину

Исполнение головки: Цилиндрическая головка с внутренним шестигранником

Материал: Сталь; нержавеющая сталь 1.4571 — исполнение SS

Размерные группы: 1–8

Резьба: M10–M30, в зависимости от размерной группы

Размер внутреннего шестигранника: 8–22 мм

Стандартное исполнение: Гальванически оцинкованная сталь

Нержавеющее исполнение: Суффикс .SS, группы 1–4; для группы 1 длина отличается от стандартного исполнения

Комплект поставки: Один винт

Доступность: Уточняется при заказе

Код	Группа	G	L, мм	SW, мм
TH.1.IH	1	M10	45	8
TH.2.IH	2	M10	60	8
TH.3.IH	3	M10	70	8
TH.4.IH	4	M12	100	10
TH.5.IH	5	M16	130	14
TH.6.IH	6	M20	190	17
TH.7.IH	7	M24	220	19
TH.8.IH	8	M30	300	22

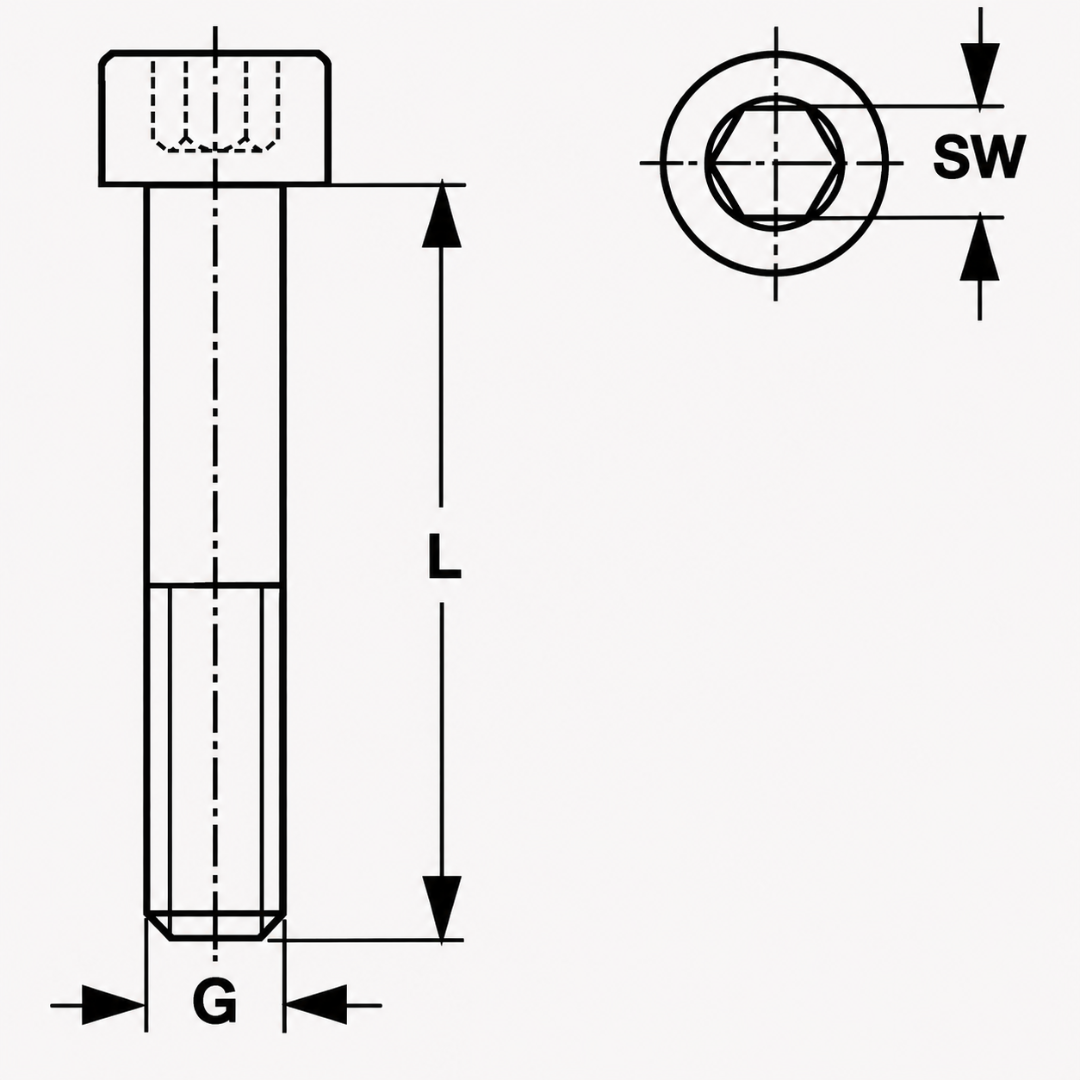

Обозначения размеров:

G — размер метрической резьбы;
L — длина винта от опорной поверхности головки;
SW — размер внутреннего шестигранника.

Все линейные размеры в таблице указаны в миллиметрах.

Винт с внутренним шестигранником применяется для крепления корпуса однотрубного хомута тяжёлой серии через прикрывающую пластину. Размер резьбы и необходимая длина винта определяются размерной группой хомута.

Базовые коды соответствуют исполнению из гальванически оцинкованной стали.

Для групп 1–4 предусмотрено исполнение из нержавеющей стали 1.4571. К коду добавляется суффикс .SS, например TH.2.IH.SS.

Особенность группы 1: стандартный винт TH.1.IH имеет длину 45 мм, а нержавеющее исполнение TH.1.IH.SS — 40 мм. Для групп 2–4 размеры соответствуют базовой таблице.

Корпус хомута, прикрывающая и монтажная пластины заказываются отдельно.
