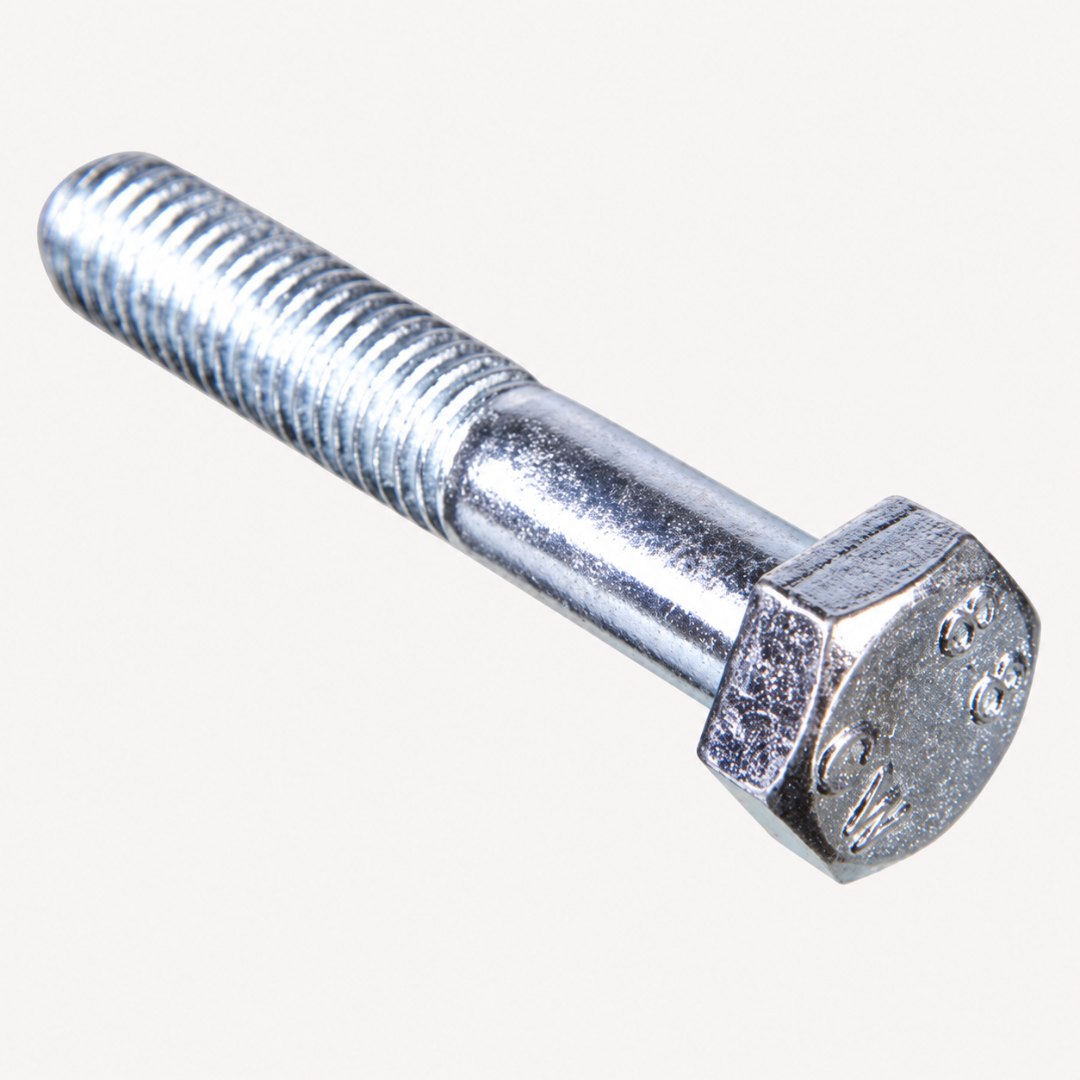

Винт с шестигранной головкой для трубного хомута тяжёлой серии
Hexagon head screw for pipe clamp, heavy series DIN 3015-2
| Код | Группа | G | L, мм | SW, мм |
|---|---|---|---|---|
| TH.1.EH | 1 | M10 | 40 | 17 |
| TH.2.EH | 2 | M10 | 60 | 17 |
| TH.3.EH | 3 | M10 | 70 | 17 |
| TH.4.EH | 4 | M12 | 100 | 19 |
| TH.5.EH | 5 | M16 | 130 | 24 |
| TH.6.EH | 6 | M20 | 190 | 30 |
| TH.7.EH | 7 | M24 | 220 | 36 |
| TH.8.EH | 8 | M30 | 300 | 46 |

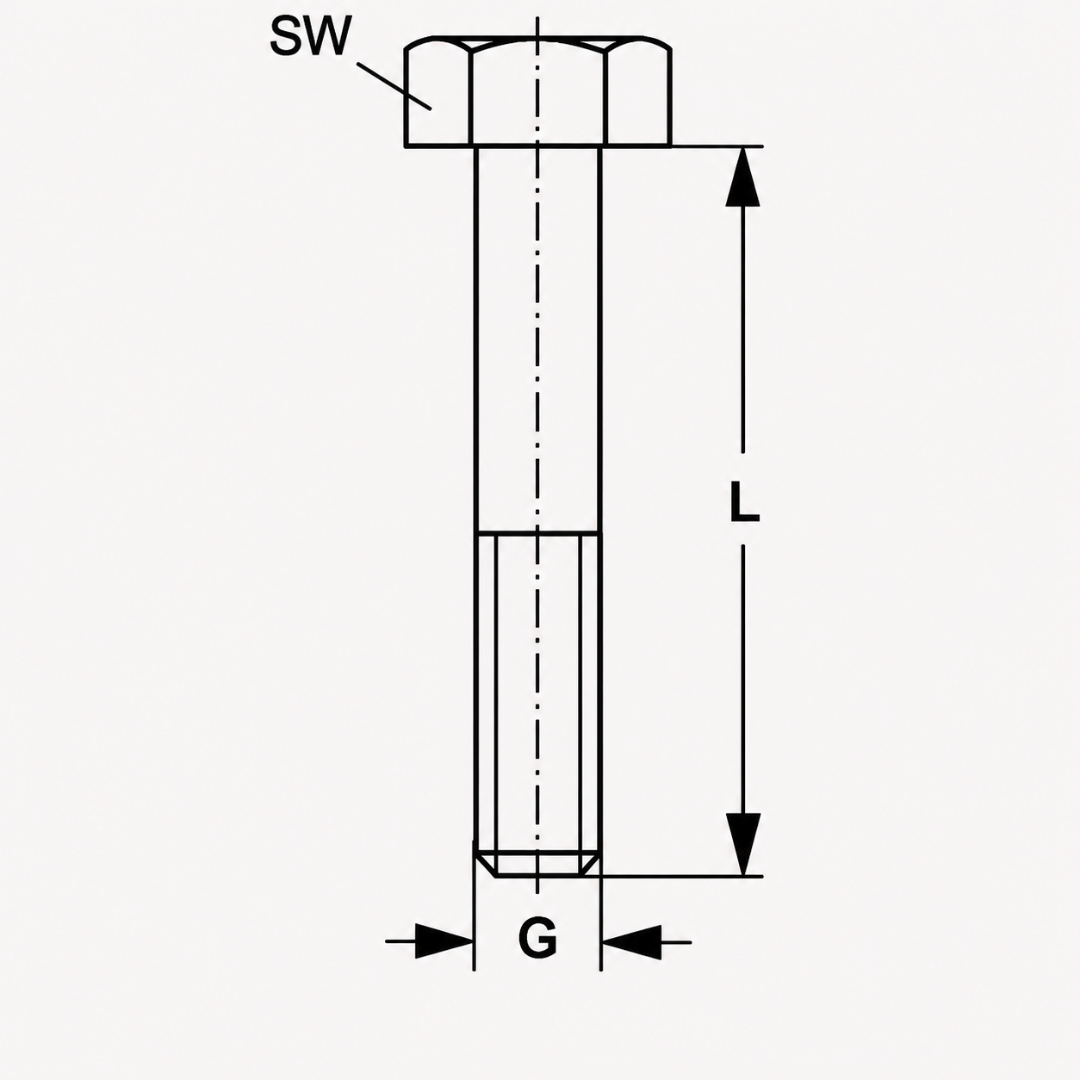

Обозначения размеров:
- G — размер метрической резьбы;
- L — длина винта от опорной поверхности головки;
- SW — размер шестигранной головки под ключ.
Все линейные размеры в таблице указаны в миллиметрах.
Винт с шестигранной головкой применяется для крепления корпуса однотрубного хомута тяжёлой серии через прикрывающую пластину. Размер резьбы и необходимая длина винта определяются размерной группой хомута.
Базовые коды соответствуют исполнению из гальванически оцинкованной стали.
Для групп 1–6 предусмотрено исполнение из нержавеющей стали 1.4571. К основному коду добавляется суффикс .SS, например TH.2.EH.SS.
Размеры G, L и SW нержавеющих исполнений соответствуют базовой таблице. Для групп 7–8 нержавеющее исполнение в данном ассортименте не предусмотрено.

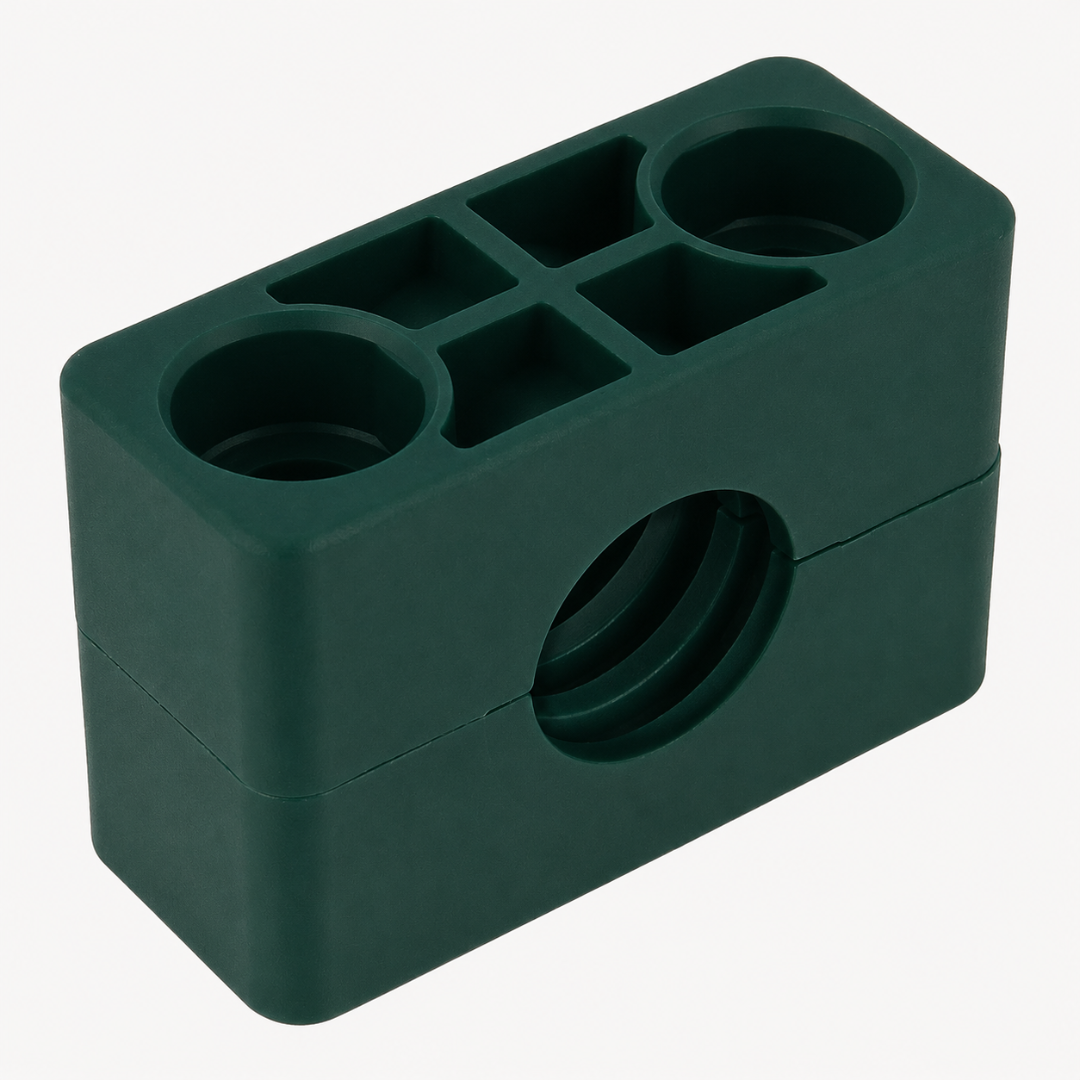

Корпус хомута, прикрывающая и монтажная пластины заказываются отдельно.
