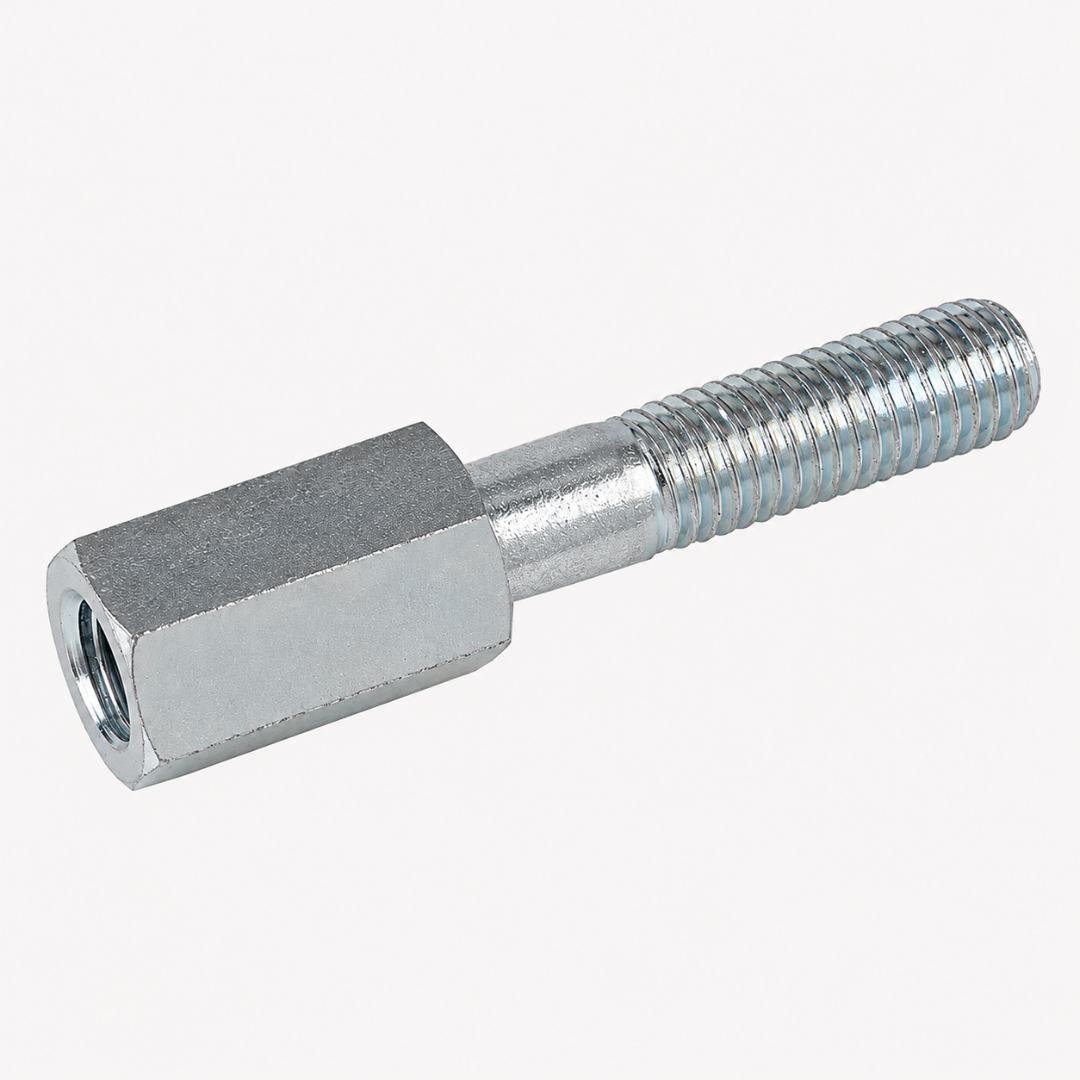

*Внешний вид изделия может отличаться от изображения
Винт для многоярусного монтажа трубных хомутов тяжёлой серии
Stacking bolt for heavy-series pipe clamps DIN 3015-2
| Код | Группа | G1 | G2 | a, мм | b, мм | SW, мм |
|---|---|---|---|---|---|---|
| TH.1.STK | 1 | M10 | M10 | 25 | 51 | 15 |
| TH.2.STK | 2 | M10 | M10 | 40 | 65 | 15 |
| TH.3.STK | 3 | M10 | M10 | 50 | 76 | 15 |
| TH.4.STK | 4 | M12 | M12 | 85 | 112 | 17 |
| TH.5.STK | 5 | M16 | M16 | 110 | 146 | 21 |
| TH.6.STK | 6 | M20 | M20 | 155 | 206 | 27 |
| TH.7.STK | 7 | M24 | M24 | 185 | 245 | 30 |
| TH.8.STK | 8 | M30 | M30 | 250 | 330 | 36 |

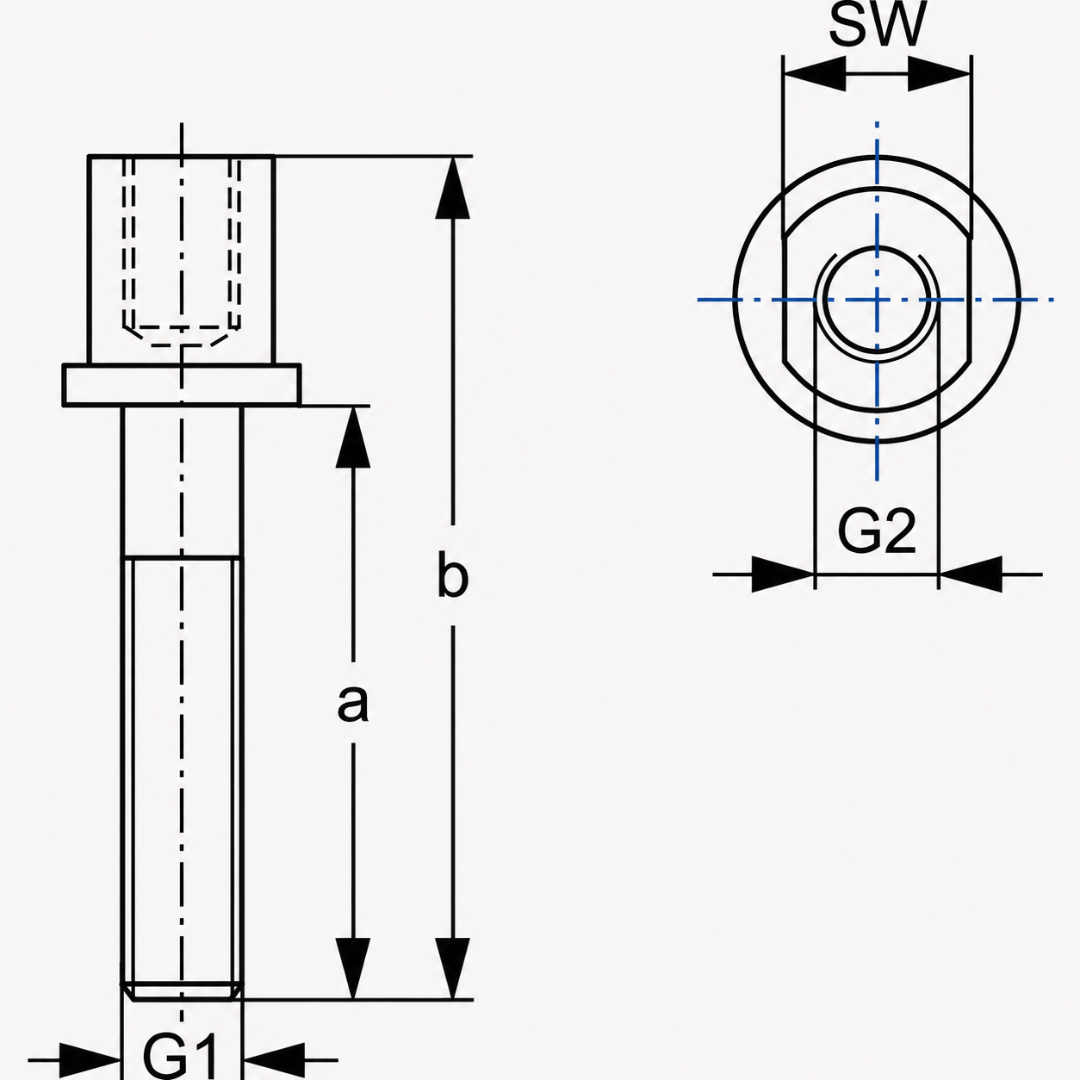

Обозначения размеров:
- G1 — наружная резьба для крепления винта к нижнему ярусу;
- G2 — внутренняя резьба для крепления следующего яруса;
- a, b — осевые размеры винта согласно чертежу изготовителя;
- SW — размер шестигранника под ключ.
Все линейные размеры в таблице указаны в миллиметрах.
Винт предназначен для многоярусного монтажа однотрубных хомутов тяжёлой серии DIN 3015-2. Наружная резьба G1 используется для крепления к нижнему ярусу, а внутренняя резьба G2 позволяет устанавливать следующий ярус.
Размер винта и резьбовые присоединения определяются размерной группой трубного хомута.
Базовые исполнения групп 1–3 имеют гальваническое цинковое покрытие. Исполнения групп 4–8 поставляются без покрытия.
Для размерных групп 1–5 предусмотрено исполнение из нержавеющей стали 1.4571. Для его заказа к коду добавляется суффикс .SS, например TH.3.STK.SS.
Особенность группы 2: для базового исполнения TH.2.STK размер b составляет 65 мм, а для нержавеющего исполнения TH.2.STK.SS — 66 мм. Остальные размеры соответствуют базовой таблице.
Корпуса хомутов, прикрывающие пластины и прочие монтажные элементы заказываются отдельно.
