*Внешний вид изделия может отличаться от изображения

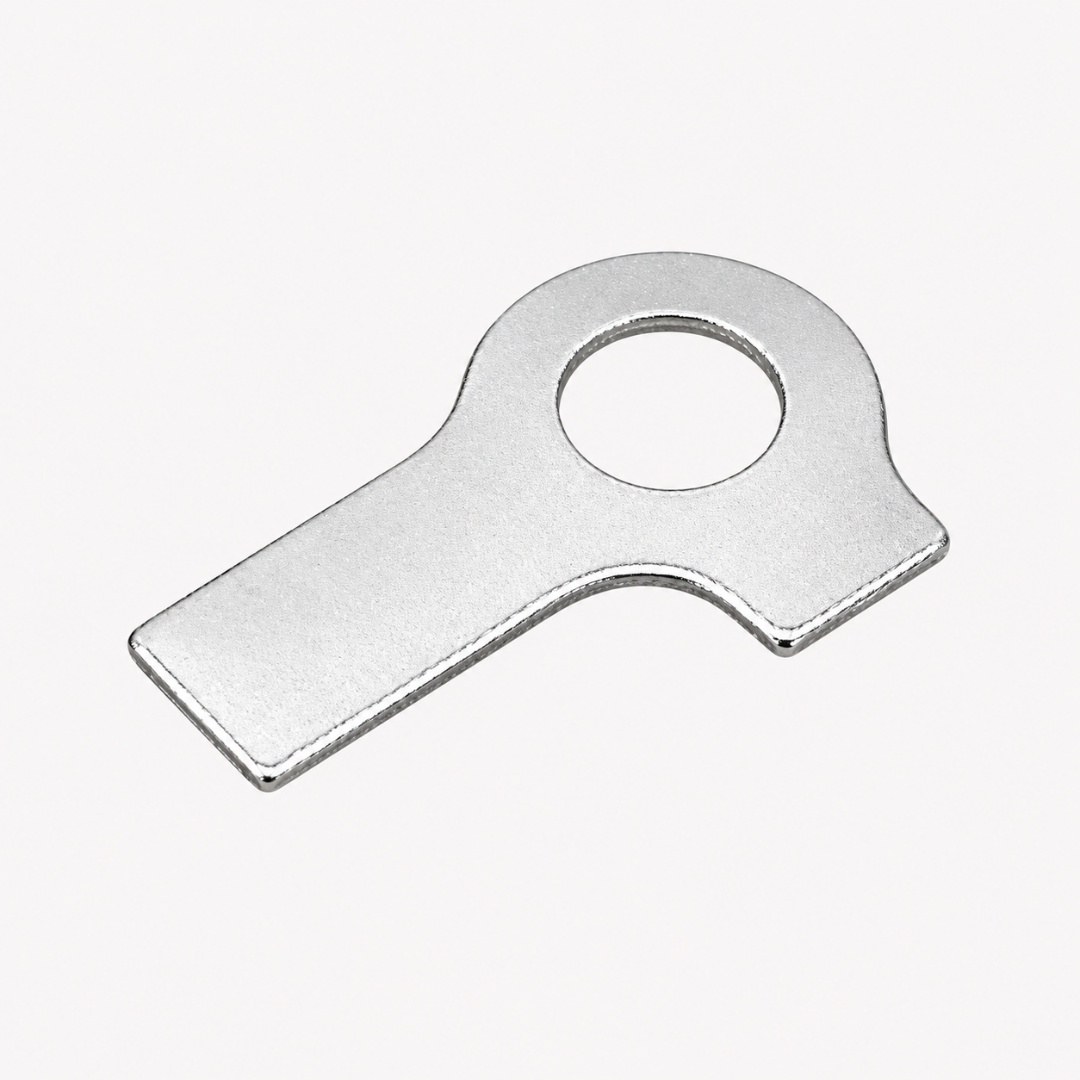

Стопорная шайба трубного хомута тяжёлой серии, группы 1–6
Locking washer for pipe clamp, heavy series DIN 3015-2, groups 1–6
| Код | Группа | a, мм | b, мм |
|---|---|---|---|
| TH.1-3.SIS | 1–3 | 13 | 22 |
| TH.4.SIS | 4 | 15 | 28 |
| TH.5.SIS | 5 | 18 | 32 |
| TH.6.SIS | 6 | 21 | 36 |
Обозначения размеров:
- a — внутренний размер шайбы;
- b — наружный размер шайбы.
Все линейные размеры в таблице указаны в миллиметрах.
Стопорная шайба предназначена для применения в крепёжных соединениях однотрубных хомутов тяжёлой серии DIN 3015-2.
Для размерных групп 1–3 используется общее исполнение. Группы 4, 5 и 6 имеют отдельные типоразмеры шайб.
Шайба изготовлена из стали с гальваническим покрытием. При подборе необходимо учитывать размерную группу хомута и соответствующий крепёж.
Корпус хомута, прикрывающая пластина и крепёж заказываются отдельно.
