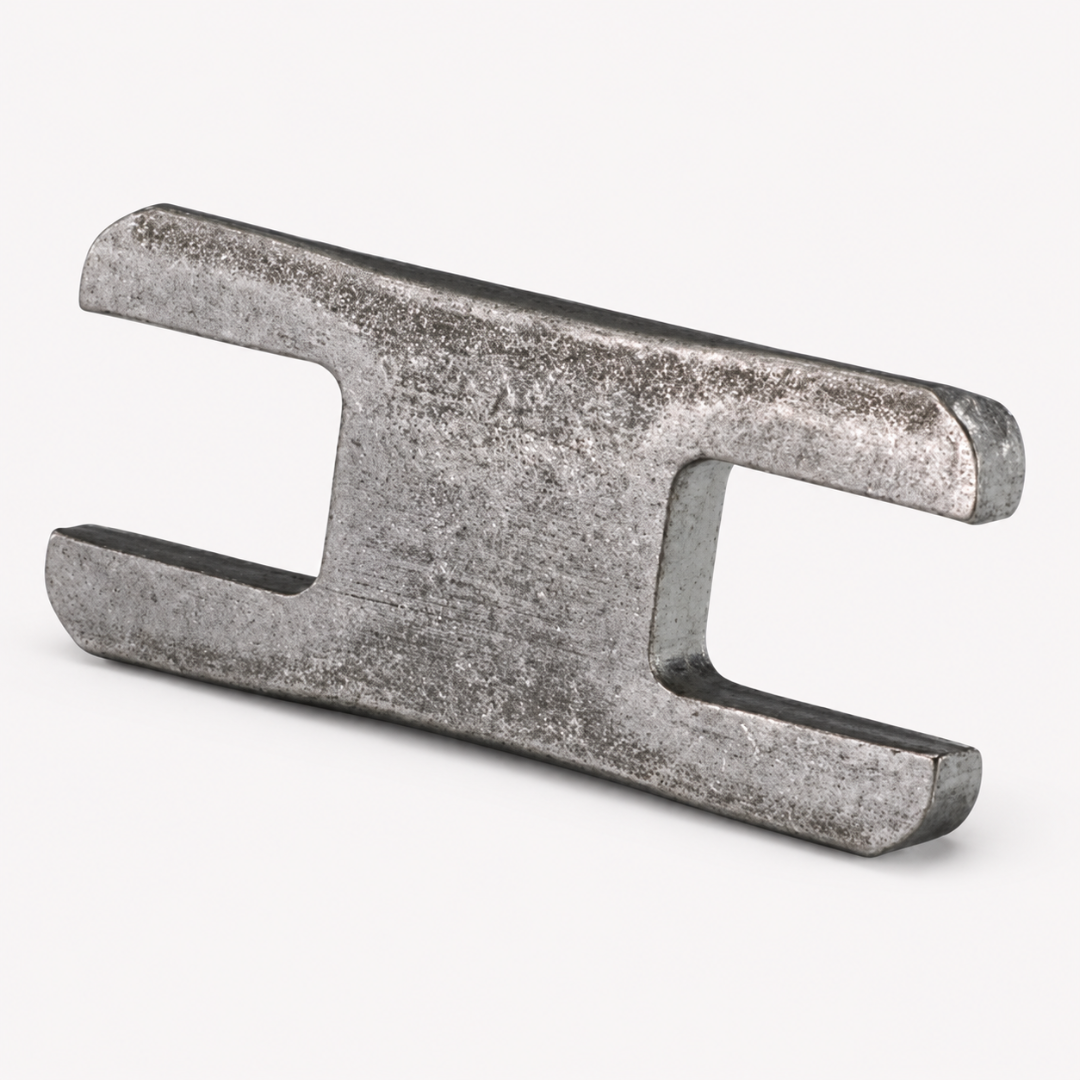

Стопорная пластина для многоярусного монтажа трубных хомутов тяжёлой серии, группы 1–8
Locking plate for stacking pipe clamps, heavy series DIN 3015-2, groups 1–8
| Код | Группа | B, мм | L, мм | S, мм | a1, мм | a2, мм |
|---|---|---|---|---|---|---|
| TH.1.SIL | 1 | 30 | 55 | 8 | 14 | 15,5 |
| TH.2.SIL | 2 | 30 | 70 | 8 | 26 | 15,5 |
| TH.3.SIL | 3 | 30 | 85 | 8 | 41 | 15,5 |
| TH.4.SIL | 4 | 45 | 115 | 10 | 69 | 17,5 |
| TH.5.SIL | 5 | 60 | 152 | 10 | 97 | 21,5 |
| TH.6.SIL | 6 | 80 | 205 | 15 | 137 | 27,5 |
| TH.7.SIL | 7 | 90 | 250 | 15 | 169 | 30,5 |
| TH.8.SIL | 8 | 120 | 320 | 25 | 219 | 36,5 |

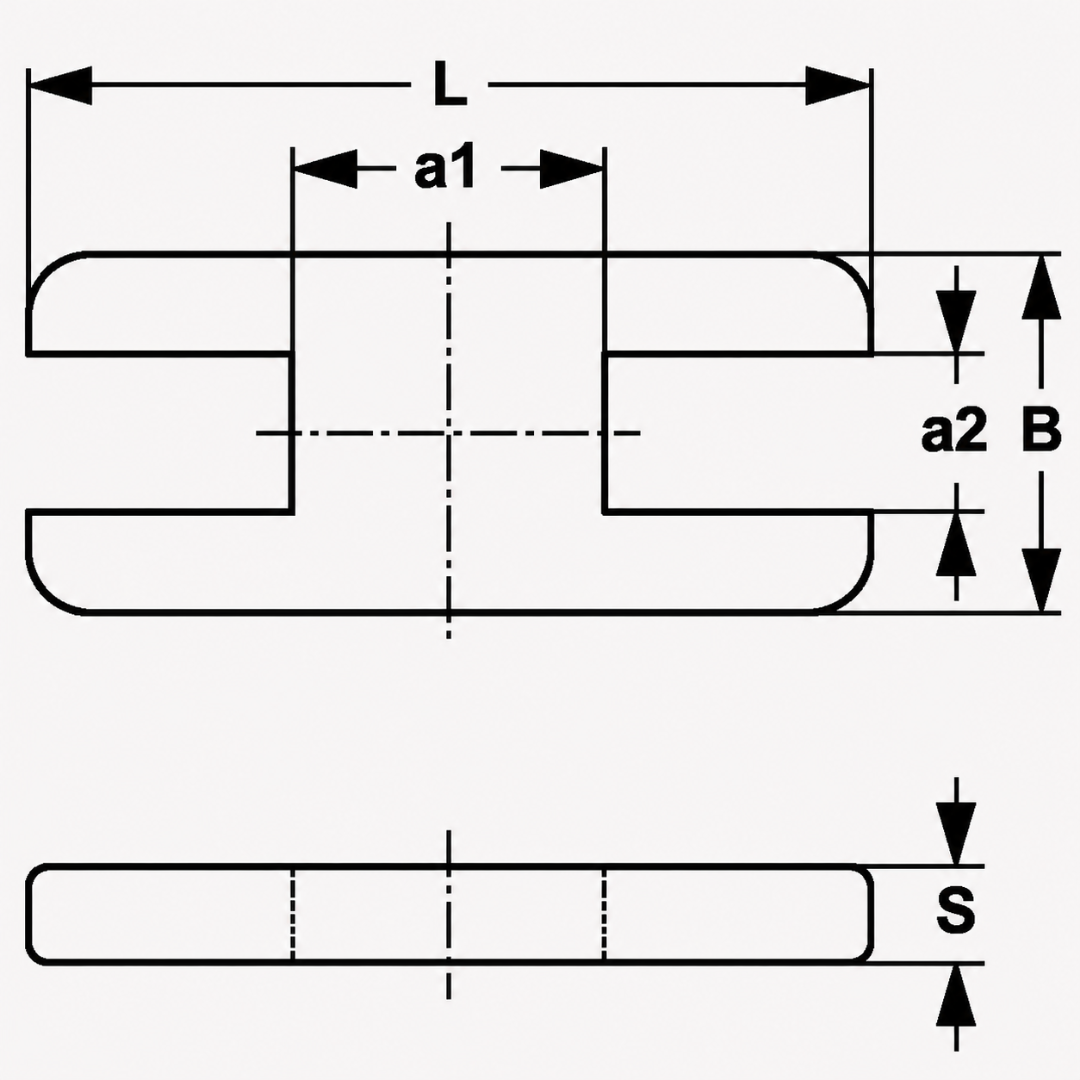

Обозначения размеров:
- B — ширина стопорной пластины;
- L — общая длина пластины;
- S — толщина пластины;
- a1 — монтажный размер согласно чертежу изготовителя;
- a2 — монтажный размер согласно чертежу изготовителя.
Все линейные размеры в таблице указаны в миллиметрах.
Стопорная пластина применяется при многоярусном монтаже однотрубных хомутов тяжёлой серии DIN 3015-2. Устанавливается между ярусами совместно с винтами для многоярусного монтажа.
Размер пластины должен соответствовать размерной группе корпуса трубного хомута.
Базовые коды соответствуют исполнению из стали с гальваническим покрытием.
Для размерных групп 1–4 предусмотрено исполнение из нержавеющей стали 1.4571. Для его заказа к основному коду добавляется суффикс .SS, например TH.2.SIL.SS.
Размеры нержавеющих исполнений соответствуют базовой таблице. Для групп 5–8 нержавеющее исполнение в данном ассортименте не предусмотрено.
Корпуса хомутов, винты для многоярусного монтажа и прочие монтажные элементы заказываются отдельно.
