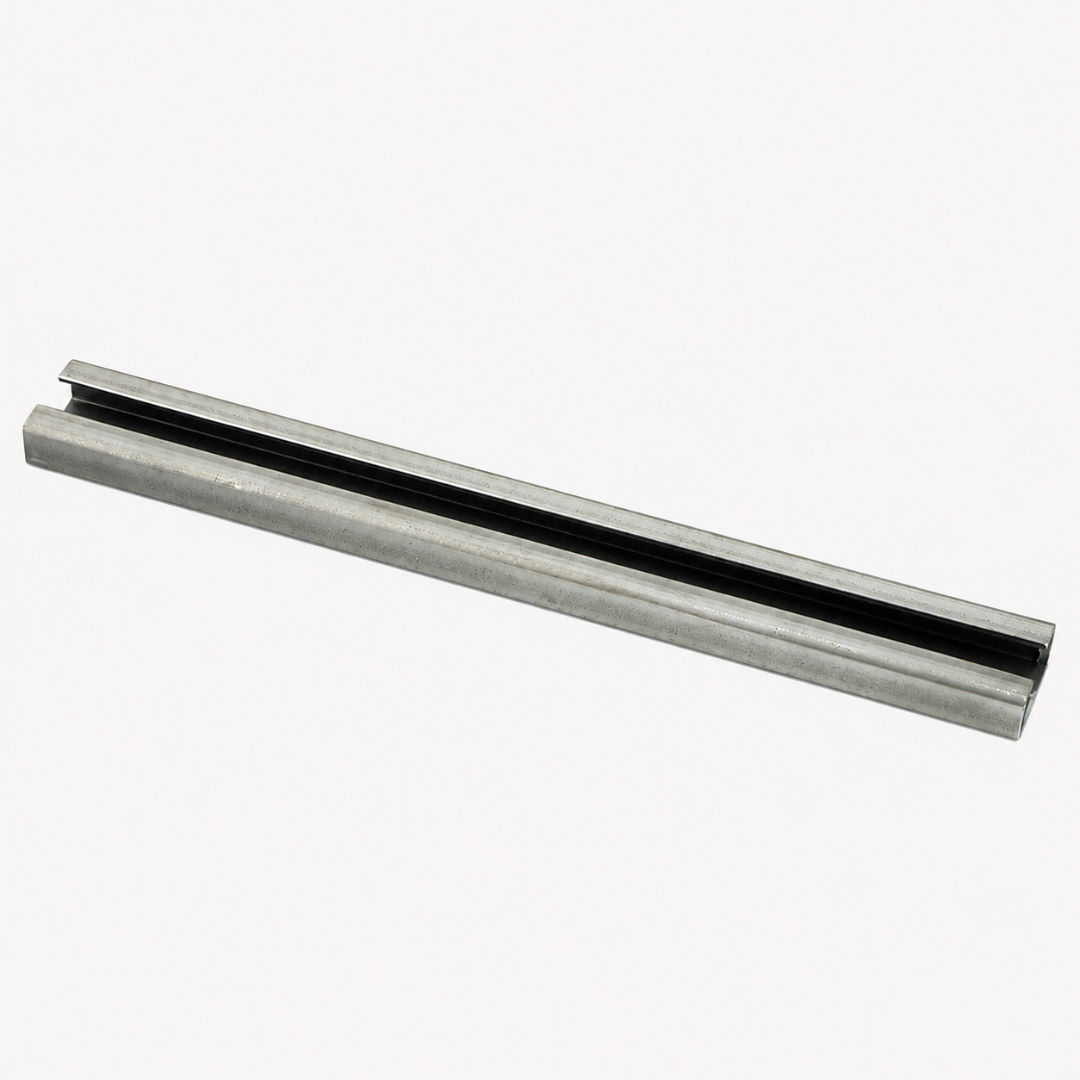

Несущая монтажная направляющая для трубных хомутов тяжёлой серии DIN 3015-2
Mounting rail for heavy-series pipe clamps DIN 3015-2
| Код | Длина, м | B, мм | H, мм | K, мм | S, мм |
|---|---|---|---|---|---|
| TH.TS.40.1M | 1 | 40 | 22 | 12,5 | 5 |
| TH.TS.40.2M | 2 | 40 | 22 | 12,5 | 5 |

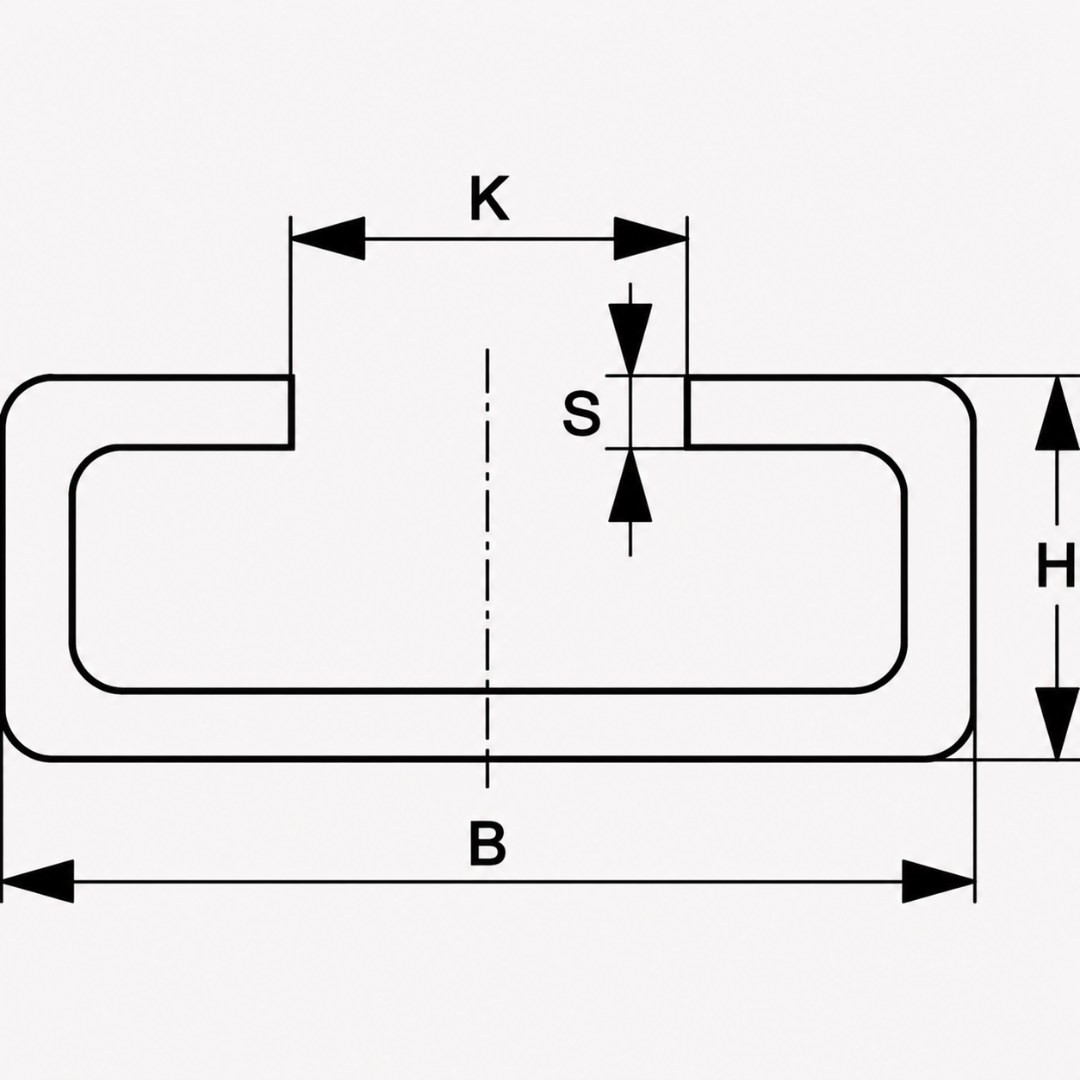

Обозначения размеров:
- B — общая ширина направляющей;
- H — высота профиля направляющей;
- K — размер профиля согласно чертежу изготовителя;
- S — размер профиля согласно чертежу изготовителя.
Все размеры профиля указаны в миллиметрах. Длина направляющей указана в метрах.

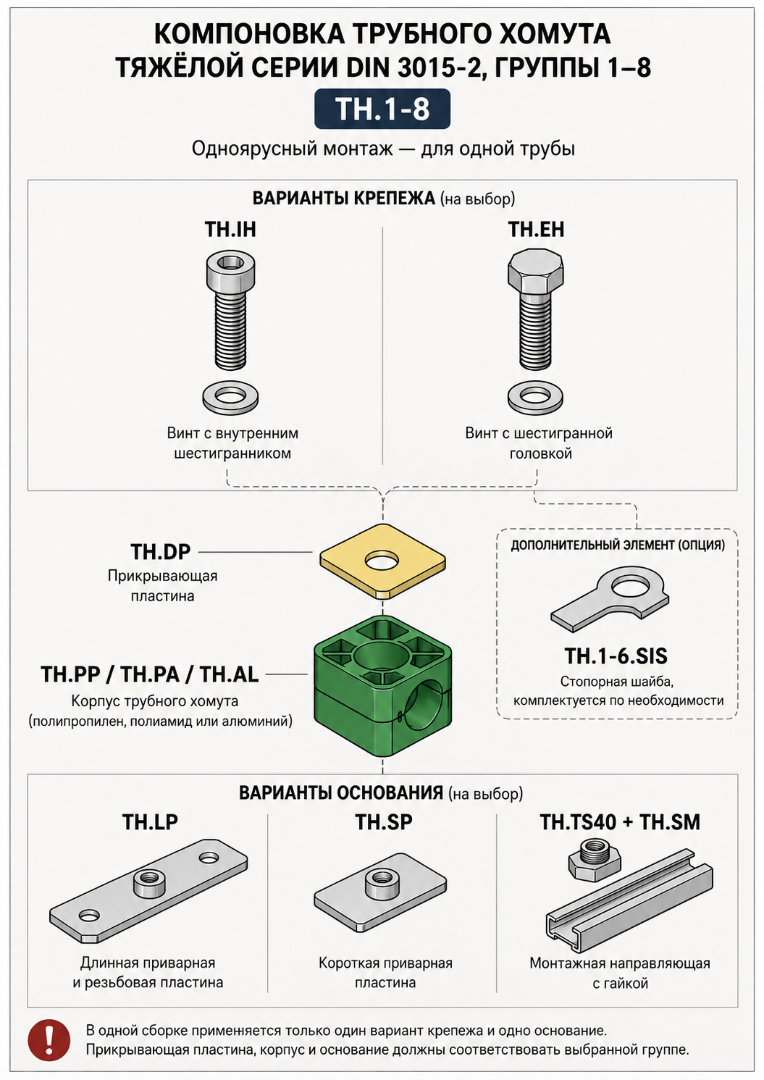

Несущая монтажная направляющая предназначена для установки однотрубных хомутов тяжёлой серии DIN 3015-2 размерных групп 1–4. Направляющая позволяет размещать трубные хомуты вдоль несущего профиля и фиксировать их в необходимом положении.
Базовые коды соответствуют исполнению из стали без покрытия.
Оцинкованное исполнение: к коду добавляется суффикс .ZN, например TH.TS.40.1M.ZN.
Нержавеющее исполнение: к коду добавляется суффикс .SS, например TH.TS.40.2M.SS. Материал — нержавеющая сталь 1.4571.
Оба специальных исполнения доступны для направляющих длиной 1 и 2 м. Геометрические размеры профиля соответствуют базовой таблице.

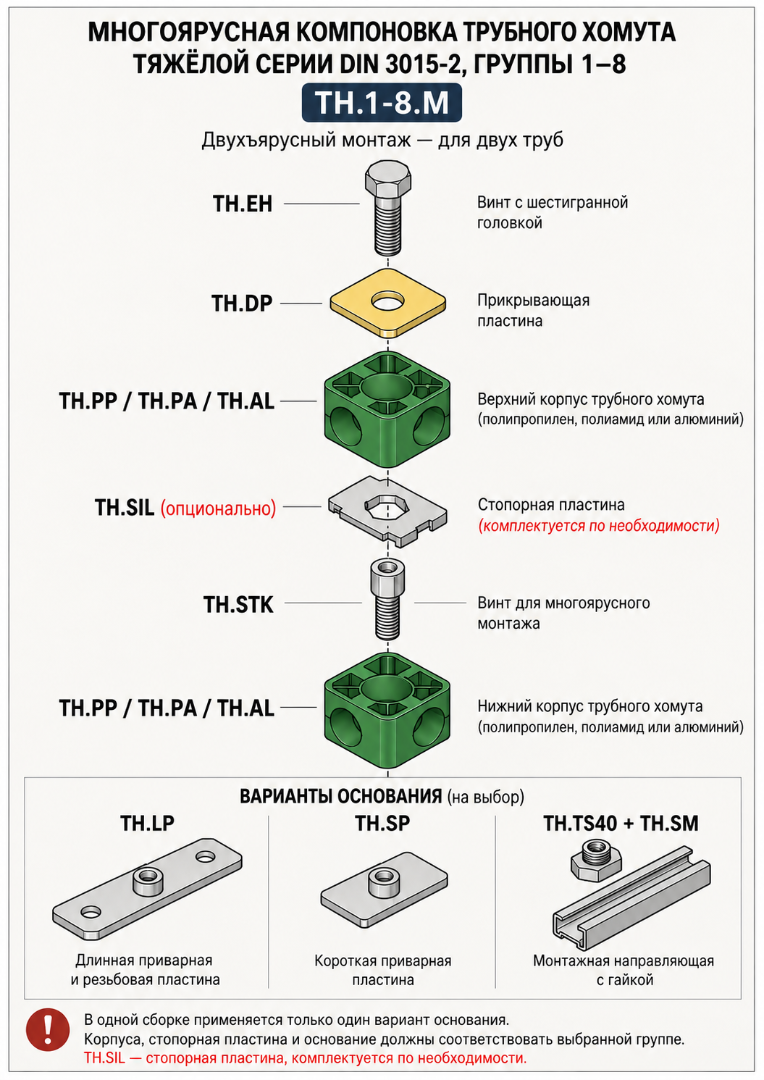

Для крепления трубных хомутов к направляющей используются соответствующие монтажные гайки и крепёжные элементы, заказываемые отдельно.
Направляющая предназначена для размерных групп 1–4. Применение с корпусами групп 5–8 данным исполнением не предусмотрено.
