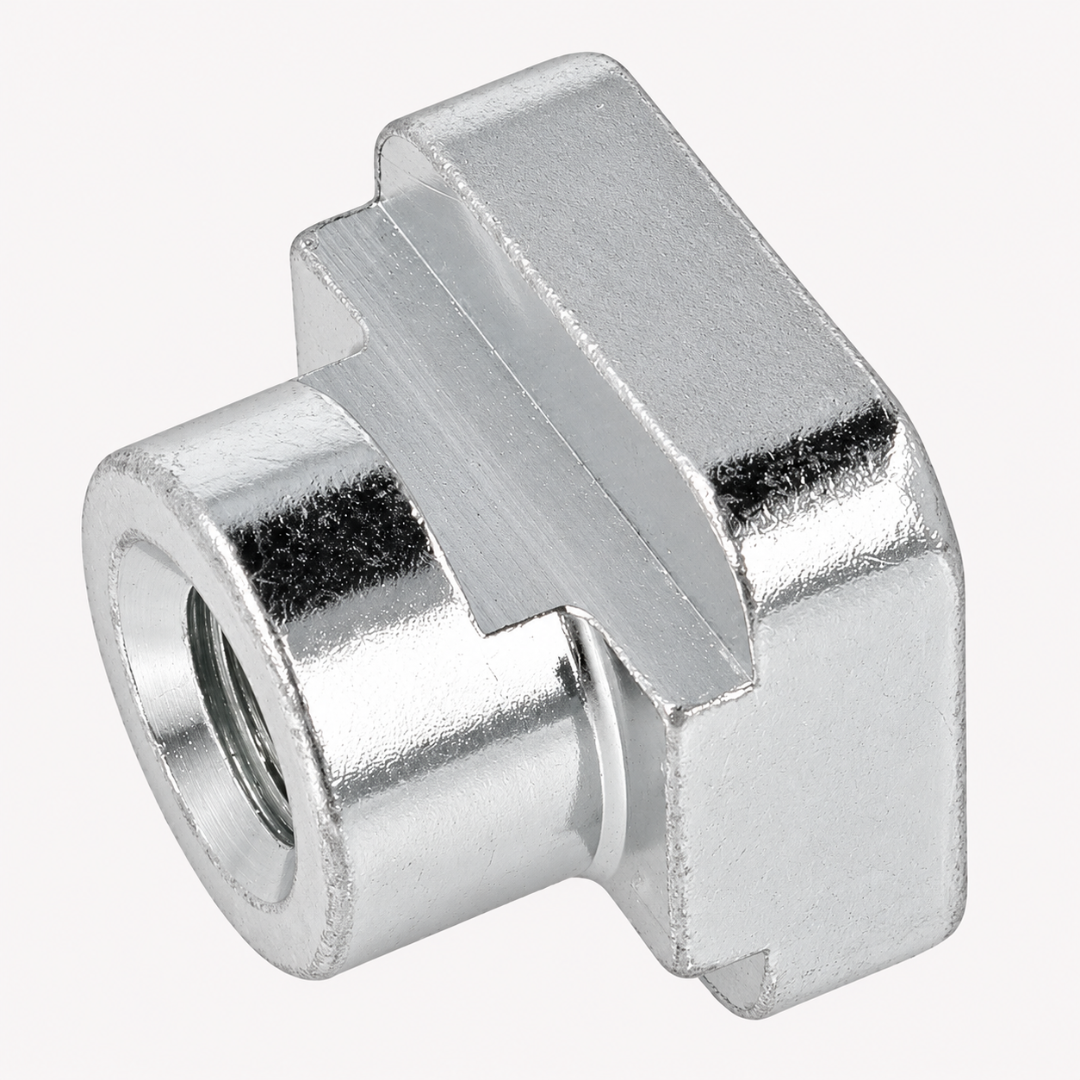

*Внешний вид изделия может отличаться от изображения
Гайка монтажной направляющей для трубных хомутов тяжёлой серии, группы 1–4
Mounting rail nut for heavy-series pipe clamps DIN 3015-2, groups 1–4
| Код | Группа | G | L, мм | B, мм | H, мм | K, мм | a, мм | d, мм |
|---|---|---|---|---|---|---|---|---|
| TH.1-3.SM | 1–3 | M10 | 25 | 24 | 20 | 12 | 6 | 17,8 |
| TH.4.SM | 4 | M12 | 25 | 24 | 23 | 12 | 6 | 19,8 |

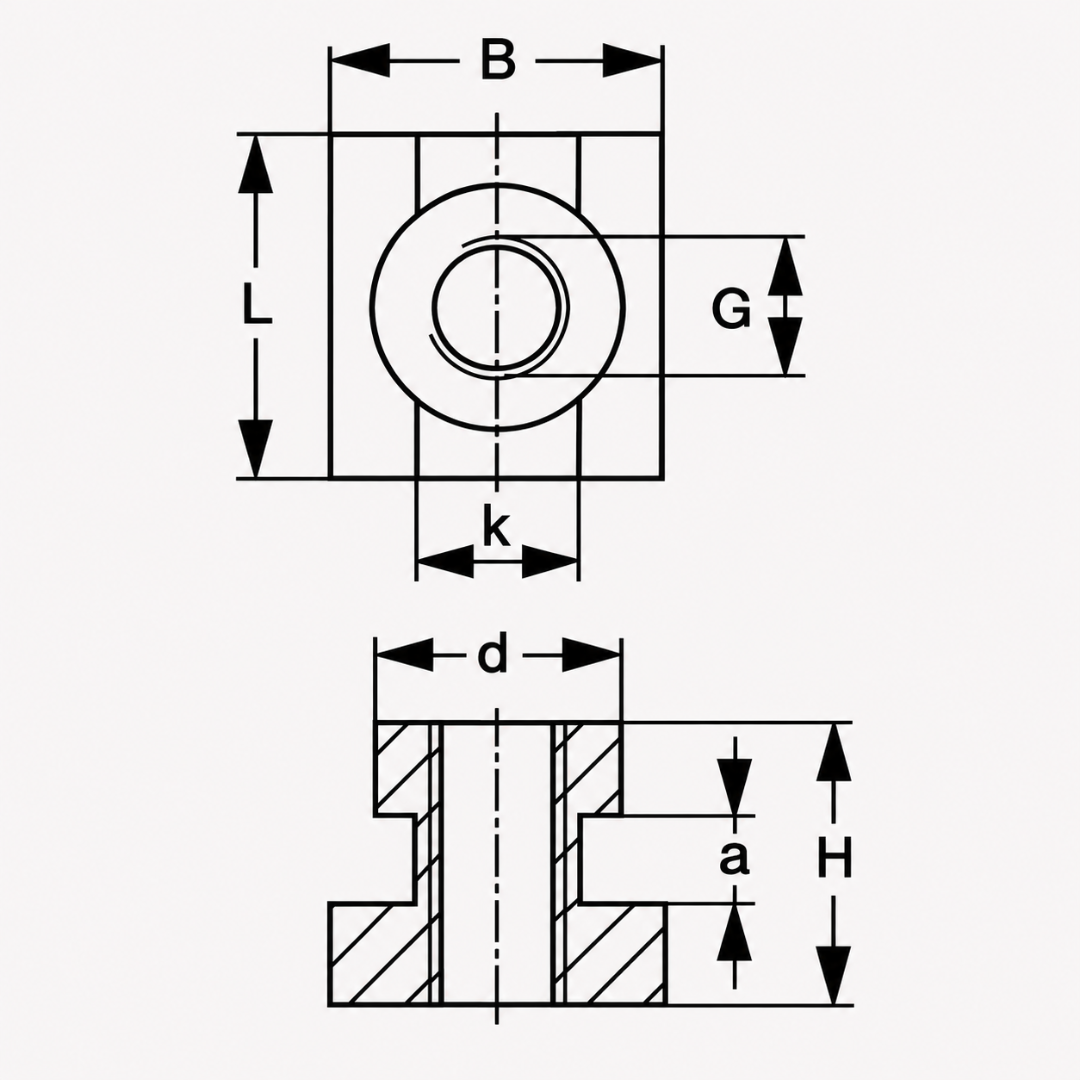

Обозначения размеров:
- G — размер внутренней метрической резьбы;
- L — длина монтажной гайки;
- B — ширина гайки;
- H — общая высота гайки;
- K — размер профиля согласно чертежу изготовителя;
- a — монтажный размер согласно чертежу изготовителя;
- d — размер посадочной части согласно чертежу изготовителя.
Все линейные размеры в таблице указаны в миллиметрах.
Гайка монтажной направляющей предназначена для крепления однотрубных хомутов тяжёлой серии DIN 3015-2 к несущему монтажному профилю SRS TS 40.
Гайка устанавливается в монтажную направляющую и обеспечивает резьбовое соединение с крепёжным винтом трубного хомута.
Для размерных групп 1–3 применяется единое исполнение с резьбой M10. Для группы 4 используется отдельное исполнение с резьбой M12.
Монтажная направляющая, корпус хомута, прикрывающая пластина и крепёжные винты заказываются отдельно.
