Двойная приварная пластина трубного хомута тяжёлой серии, группы 1–8

Double weld plate for pipe clamp, heavy series DIN 3015-2, groups 1–8

Серия: Тяжёлая

Норма: DIN 3015-2

Размерные группы: 1–8

Конструктивное исполнение: Двойная приварная пластина для попарного монтажа двух трубных хомутов одной размерной группы

Материал: Сталь

Поверхность: Фосфатированная

Комплект поставки: Одна двойная приварная пластина

Доступность: Уточняется при заказе

Код	Группа	B, мм	L, мм	S, мм	G	e1, мм
TH.1.DWP	1	60	73	8	M10	33
TH.2.DWP	2	60	84	8	M10	45
TH.3.DWP	3	60	100	8	M10	60
TH.4.DWP	4	90	140	10	M12	90
TH.5.DWP	5	120	180	10	M16	122
TH.6.DWP	6	160	225	15	M20	168
TH.7.DWP	7	180	270	15	M24	205
TH.8.DWP	8	240	340	25	M30	265

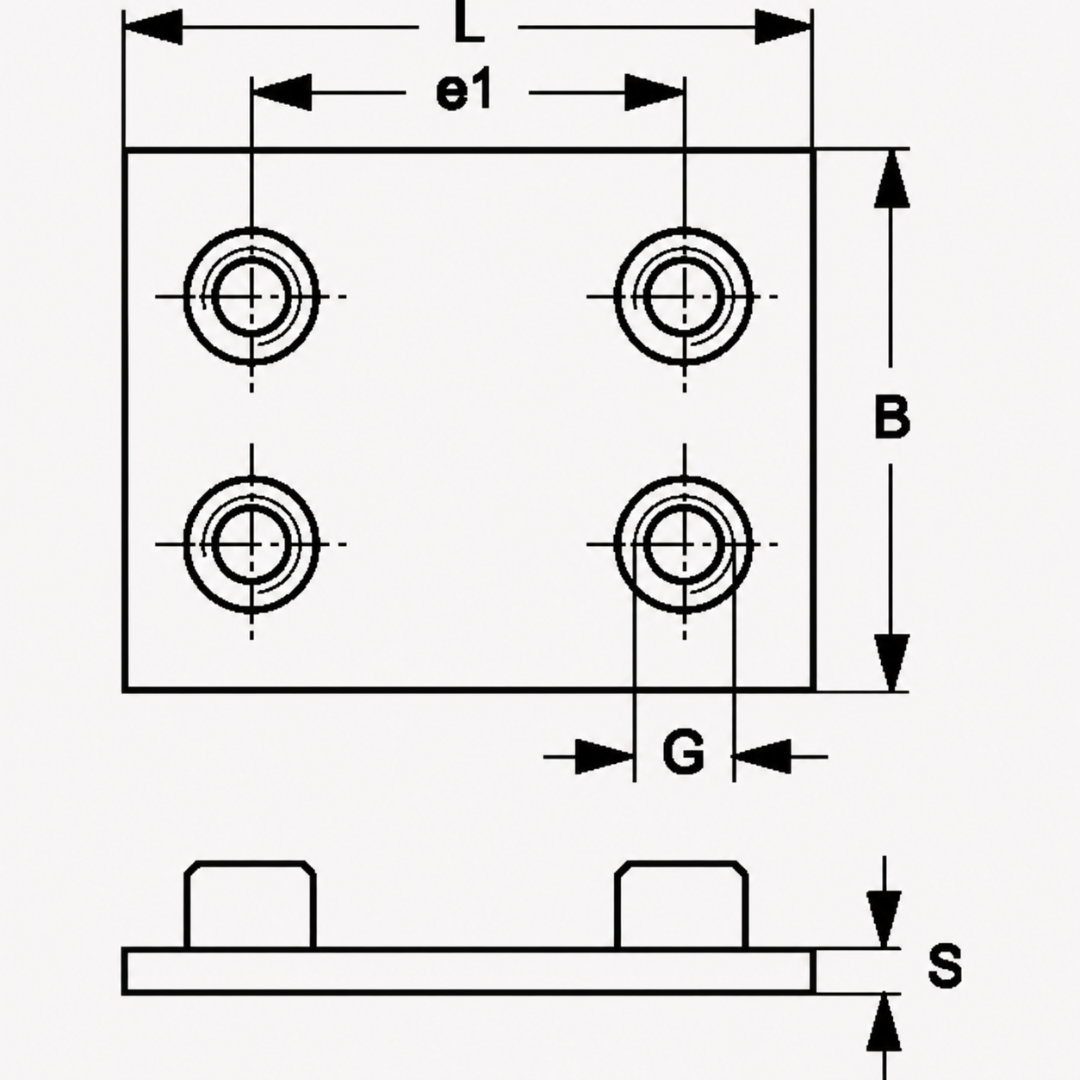

Обозначения размеров:

B — общая ширина двойной приварной пластины;
L — общая длина пластины;
S — толщина пластины;
G — резьба отверстий для крепления хомутов;
e1 — расстояние между осями крепёжных отверстий одного хомута.

Все линейные размеры в таблице указаны в миллиметрах.

Двойная приварная пластина применяется как основание для попарного монтажа двух трубных хомутов одинаковой размерной группы. Пластина приваривается к несущей металлической конструкции.

Размер пластины, резьба крепёжных отверстий и межосевое расстояние должны соответствовать размерной группе устанавливаемых хомутов.

Корпуса хомутов, прикрывающие пластины и крепёж заказываются отдельно.
