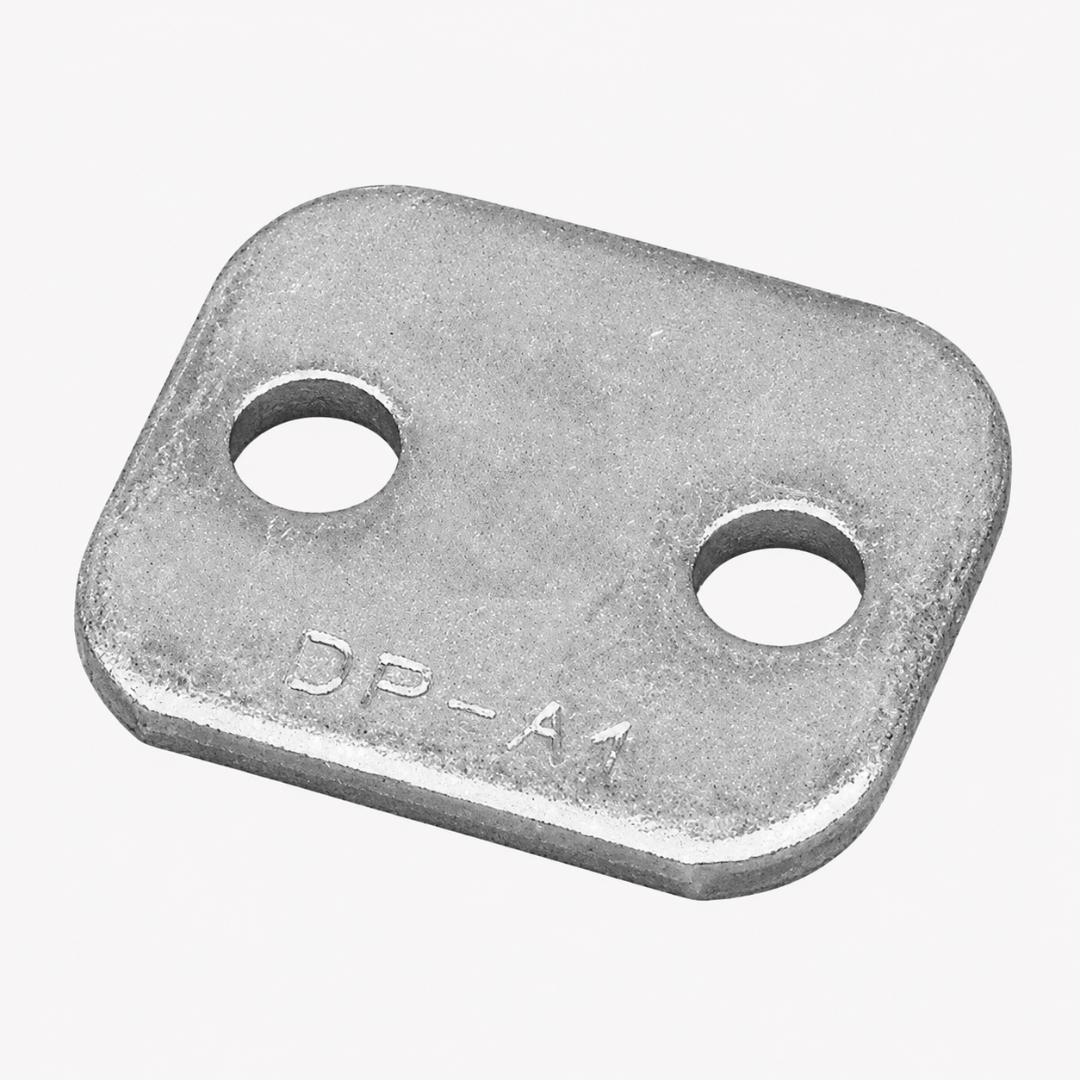

Прикрывающая пластина трубного хомута лёгкой серии, группы 1–6

Cover plate for single-tube pipe clamp, light series DIN 3015-1, groups 1–6

Модель: Прикрывающая пластина однотрубного хомута

Серия: Лёгкая

Норма: DIN 3015-1

Конструктивное исполнение: Верхняя прикрывающая пластина для однотрубного хомута

Материал: Сталь; нержавеющая сталь 1.4571 — исполнение SS

Размерные группы: 1–6

Стандартное исполнение: Гальванически оцинкованная сталь

Нержавеющее исполнение: К коду соответствующей группы добавляется суффикс .SS, например TL.1.DP.SS

Комплект поставки: Одна прикрывающая пластина

Доступность исполнений: Уточняется при заказе

Код	Группа	B, мм	L, мм	e1, мм
TL.1.DP	1	30	34	20
TL.2.DP	2	30	40	26
TL.3.DP	3	30	48	33
TL.4.DP	4	30	57	40
TL.5.DP	5	30	70	52
TL.6.DP	6	30	86	66

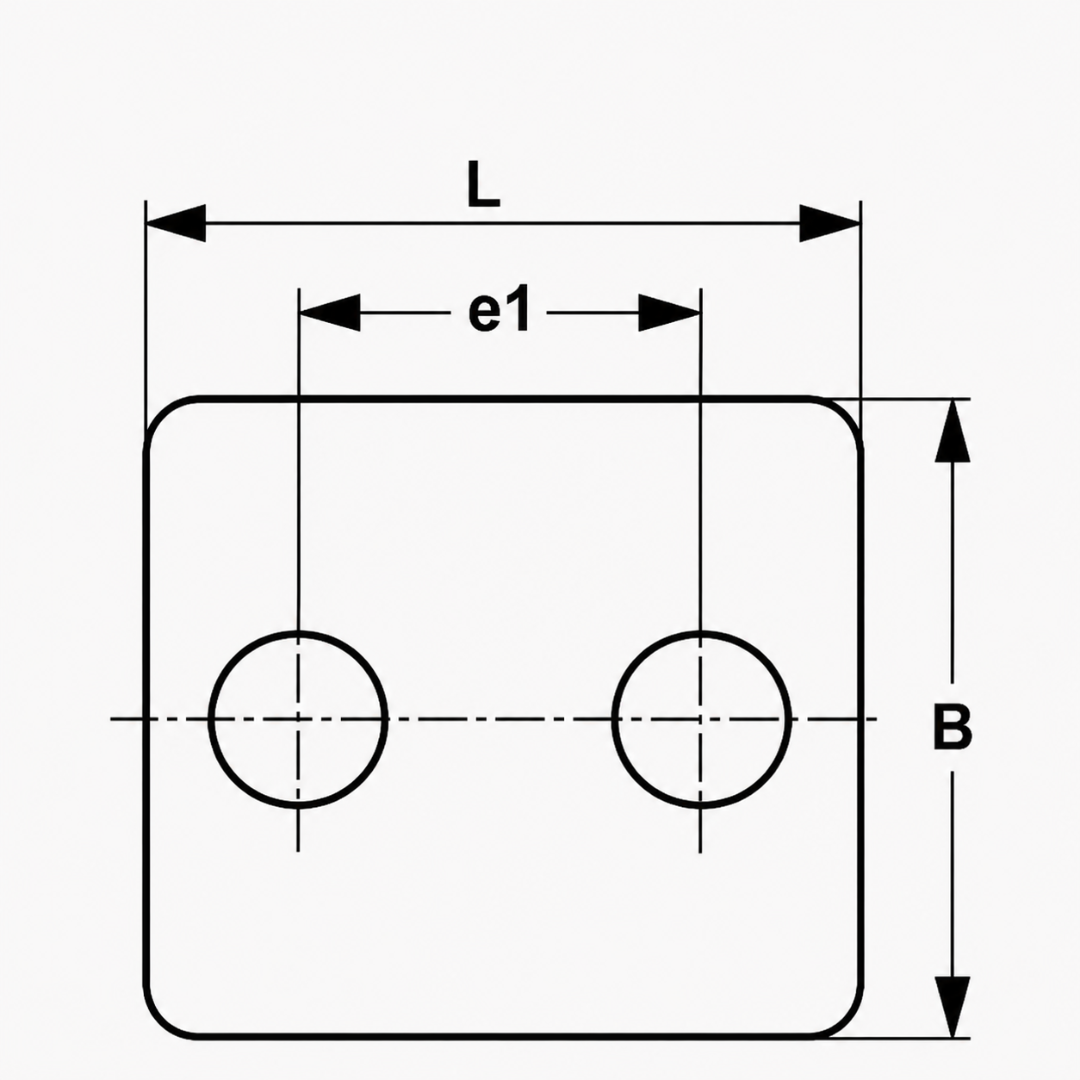

Обозначения размеров:

B — ширина прикрывающей пластины;
L — общая длина прикрывающей пластины;
e1 — расстояние между осями крепёжных отверстий.

Все линейные размеры в таблице указаны в миллиметрах.

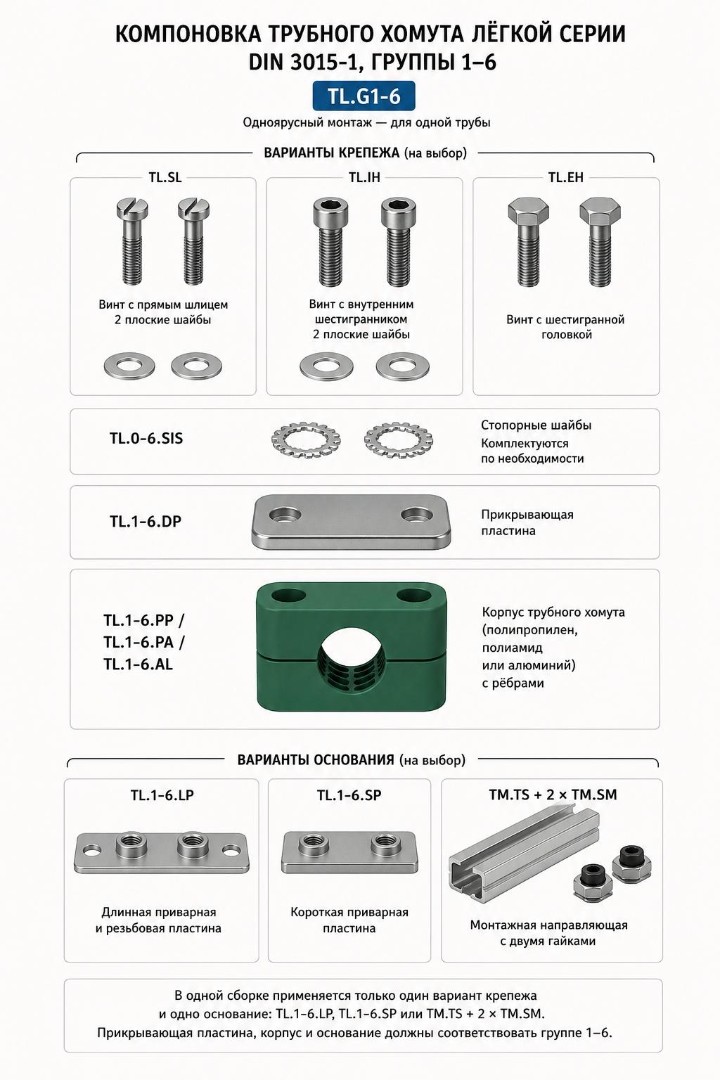

Прикрывающая пластина устанавливается поверх корпуса однотрубного хомута соответствующей размерной группы и служит верхним металлическим элементом сборки. Размер пластины и расстояние между крепёжными отверстиями должны соответствовать группе корпуса хомута.

Стандартное исполнение производится из гальванически оцинкованной стали. Для заказа исполнения из нержавеющей стали 1.4571 к коду соответствующей группы добавляется суффикс .SS.

Корпус хомута, основание и крепёж заказываются отдельно.
