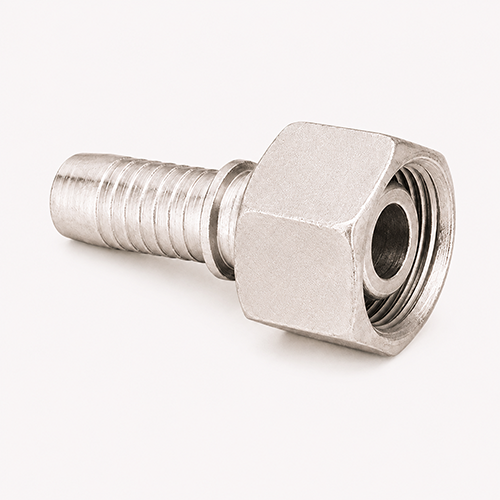

Фитинг DKOS, прямой

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Метрическая гаечная резьба ISO 8434-1 Форма уплотнения: Наружный конус 24° с кольцом круглого сечения по ISO 8434-1 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: DKOS Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Тяжелая серия

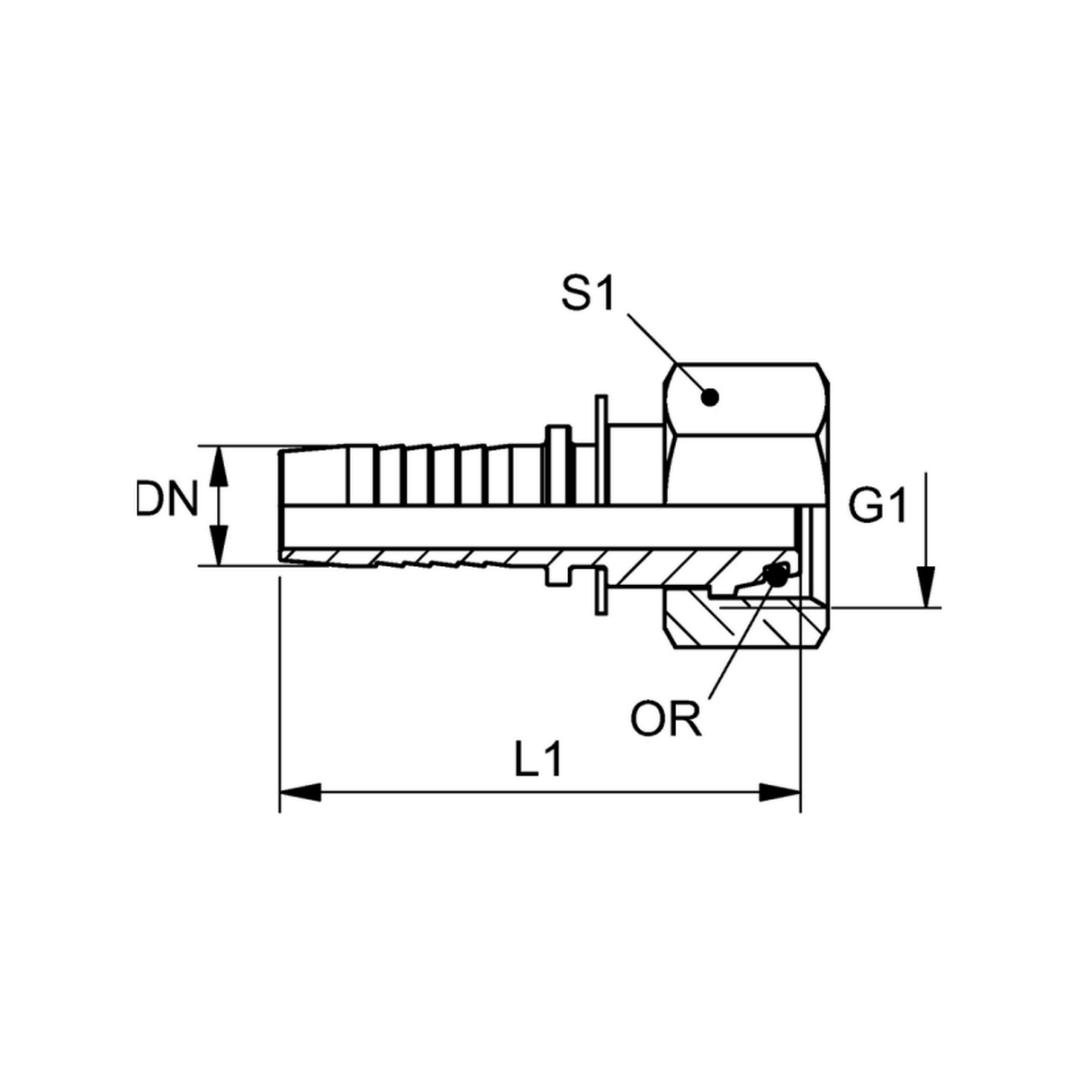

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	OR	S1	Ø трубы	Дюймы	Размер	Масса, кг
FT.DKOS.00.05.05	5	M 16 x 1,5	3	47,5	6,0 x 1,5	19	8	3/16"	3	0,034
FT.DKOS.00.05.06	5	M 18 x 1,5	3	48,0	7,5 x 1,5	22	10	3/16"	3	0,034
FT.DKOS.00.06.04	6	M 14 x 1,5	4	53,0	4,0 x 1,5	17	6	1/4"	4	0,031
FT.DKOS.00.06.05	6	M 16 x 1,5	4	54,0	6,0 x 1,5	19	8	1/4"	4	0,035
FT.DKOS.00.06.06	6	M 18 x 1,5	4	55,0	7,5 x 1,5	22	10	1/4"	4	0,054
FT.DKOS.00.06.08	6	M 20 x 1,5	4	55,0	9,0 x 1,5	24	12	1/4"	4	0,058
FT.DKOS.00.08.06	8	M 18 x 1,5	5,5	54,0	7,5 x 1,5	22	10	5/16"	5	0,051
FT.DKOS.00.08.08	8	M 20 x 1,5	5,5	55,0	9,0 x 1,5	24	12	5/16"	5	0,063
FT.DKOS.00.10.06	10	M 18 x 1,5	7	54,0	7,5 x 1,5	22	10	3/8"	6	0,081
FT.DKOS.00.10.08	10	M 20 x 1,5	7	56,5	9,0 x 1,5	24	12	3/8"	6	0,061
FT.DKOS.00.10.10	10	M 22 x 1,5	7	60,0	10,0 x 2,0	27	14	3/8"	6	0,091
FT.DKOS.00.10.12	10	M 24 x 1,5	7	61,0	12,0 x 2,0	30	16	3/8"	6	0,107
FT.DKOS.00.12.10	12	M 22 x 1,5	9,5	56,0	10,0 x 2,0	27	14	1/2"	8	0,107
FT.DKOS.00.12.12	12	M 24 x 1,5	9,5	61,0	12,0 x 2,0	30	16	1/2"	8	0,119
FT.DKOS.00.12.16	12	M 30 x 2	9,5	66,5	16,0 x 2,5	36	20	1/2"	8	0,19
FT.DKOS.00.16.12	16	M 24 x 1,5	12	60,5	12,0 x 2,0	30	16	5/8"	10	0,168
FT.DKOS.00.16.16	16	M 30 x 2	12,5	71,0	16,0 x 2,5	36	20	5/8"	10	0,192
FT.DKOS.00.16.19	16	M 36 x 2	12,5	74,5	20,0 x 2,5	46	25	5/8"	10	0,349
FT.DKOS.00.19.16	19	M 30 x 2	15	78,0	16,0 x 2,5	36	20	3/4"	12	0,252
FT.DKOS.00.19.19	19	M 36 x 2	15	81,0	20,0 x 2,5	46	25	3/4"	12	0,346
FT.DKOS.00.19.19.SW41	19	M 36 x 2	15	81,0	20,0 x 2,5	41	25	3/4"	12	0,272
FT.DKOS.00.19.25	19	M 42 x 2	15	84,0	25,0 x 2,5	50	30	3/4"	12	0,405
FT.DKOS.00.25.19	25	M 36 x 2	19,5	89,0	20,0 x 2,5	46	25	1"	16	0,311
FT.DKOS.00.25.25	25	M 42 x 2	19,5	92,0	25,0 x 2,5	50	30	1"	16	0,455
FT.DKOS.00.25.31	25	M 52 x 2	19,5	95,5	33,0 x 2,5	60	38	1"	16	0,455
FT.DKOS.00.31.25	31	M 42 x 2	26	92,5	25,0 x 2,5	50	30	1.1/4"	20	0,61
FT.DKOS.00.31.31	31	M 52 x 2	26	104,5	33,0 x 2,5	60	38	1.1/4"	20	0,646
FT.DKOS.00.38.31	38	M 52 x 2	32	107,0	33,0 x 2,5	60	38	1.1/2"	24	0,695
