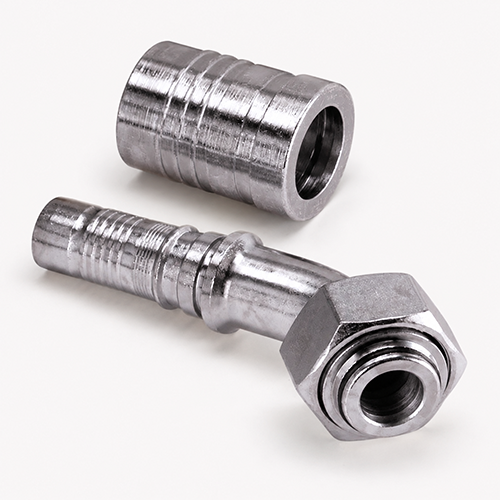

Фитинг Interlock DKOS для рукавов R15, угол 45°

Область применения: Для шлангов R15 Соединение: Метрическая гаечная резьба ISO 8434-1 Форма уплотнения: Наружный конус 24° с кольцом круглого сечения по ISO 8434-1 Модель: Interlock для шлангов R15 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: DKOS Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие

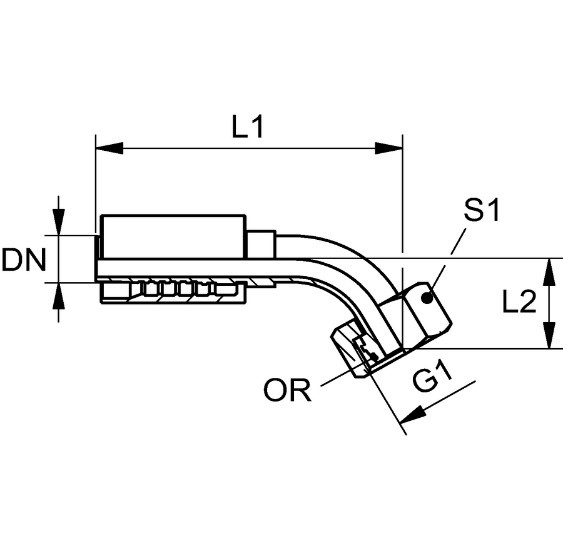

Code	DN (mm)	dx	G1	L1 (mm)	L2 (mm)	S1	Ø трубы	Дюймы	OR	Размер	Масса, кг
FT.IL.R15.DKOS.45.10.08	10	6	M 20 x 1,5	78,5	16,5	24	12	3/8"	10,0 x 1,5	6	0,2
FT.IL.R15.DKOS.45.10.10	10	8	M 22 x 1,5	94,2	18,0	27	14	3/8"	12,0 x 2,0	6	0,22
FT.IL.R15.DKOS.45.12.12	12	9	M 24 x 1,5	95,0	21,5	30	16	1/2"	13,0 x 2,0	8	0,25
FT.IL.R15.DKOS.45.12.16	12	9	M 30 x 2	108,0	27,0	36	20	1/2"	17,5 x 2,5	8	0,3
FT.IL.R15.DKOS.45.16.16	16	12	M 30 x 2	118,0	27,0	36	20	3/8"	17,5 x 2,5	10	0,356
FT.IL.R15.DKOS.45.19.16	19	14	M 30 x 2	133,0	27,0	36	20	3/4"	16,0 x 2,5	12	0,5
FT.IL.R15.DKOS.45.19.19	19	14	M 36 x 2	136,0	30,0	46	25	3/4"	20,0 x 2,5	12	0,595
FT.IL.R15.DKOS.45.19.25	19	14	M 42 x 2	142,0	35,0	50	30	3/4"	27,0 x 2,5	12	0,8
FT.IL.R15.DKOS.45.25.19	25	19	M 36 x 2	156,5	35,5	41	25	1"	20,0 x 2,5	16	0,8
FT.IL.R15.DKOS.45.25.25	25	19	M 42 x 2	164,0	34,5	50	30	1"	25,0 x 2,5	16	0,923
FT.IL.R15.DKOS.45.25.31	25	19	M 52 x 2	175,0	41,0	60	38	1"	33,0 x 2,5	16	1,257
FT.IL.R15.DKOS.45.31.25	31	25	M 42 x 2	175,0	39,5	50	30	1.1/4"	27,0 x 2,5	20	1,415
FT.IL.R15.DKOS.45.31.31	31	25	M 52 x 2	200,0	43,0	60	38	1.1/4"	33,0 x 2,5	20	1,477
