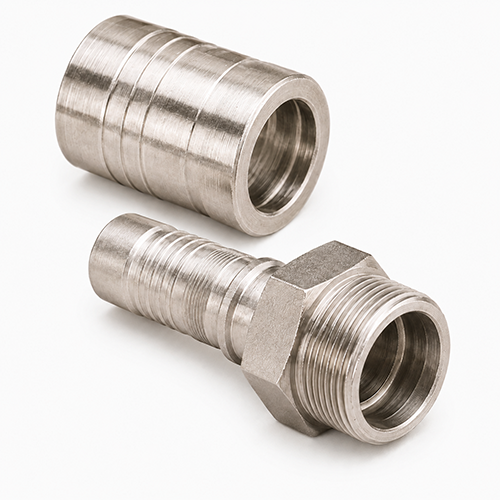

Фитинг Interlock CES для рукавов 4SH, прямой

Область применения: Для шлангов 4SH Соединение: Метрическая наружная резьба, цилиндрическая ISO 8434-1 Форма уплотнения: Внутренний конус 24° по ISO 8434-1 Модель: Interlock для шлангов 4SH Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: CES Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие

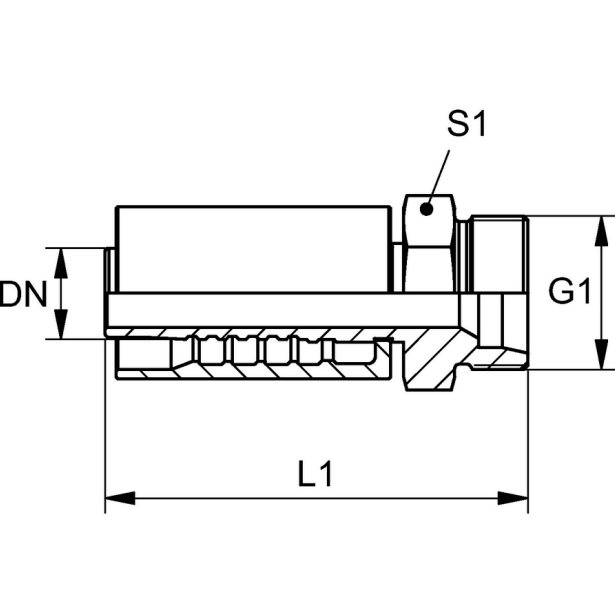

Code	DN (mm)	G1	dx (mm)	L1 (mm)	S1	Ø трубы	Дюймы	Размер	Серия	Масса, кг
FT.IL.4SH.CES.00.19.16	19	M 30 x 2	14	97,0	30	20	3/4"	12	S	0,389
FT.IL.4SH.CES.00.19.19	19	M 36 x 2	14	99,0	36	25	3/4"	12	S	0,479
FT.IL.4SH.CES.00.25.25	25	M 42 x 2	19	117,0	46	30	1"	16	S	0,72
FT.IL.4SH.CES.00.31.31	31	M 52 x 2	25	126,0	55	38	1.1/4"	20	S	1,017
