Фитинг Interlock DKOR для рукавов 4SH, угол 90°

Область применения: Для шлангов 4SH Соединение: Гаечная резьба BSP ISO 8434-1 Форма уплотнения: Наружный конус 60° с кольцом круглого сечения Модель: Interlock для шлангов 4SH Норма: ISO 228-1, ISO 8434-1, BS 5200 Аббревиатура нормы: DKOR Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие

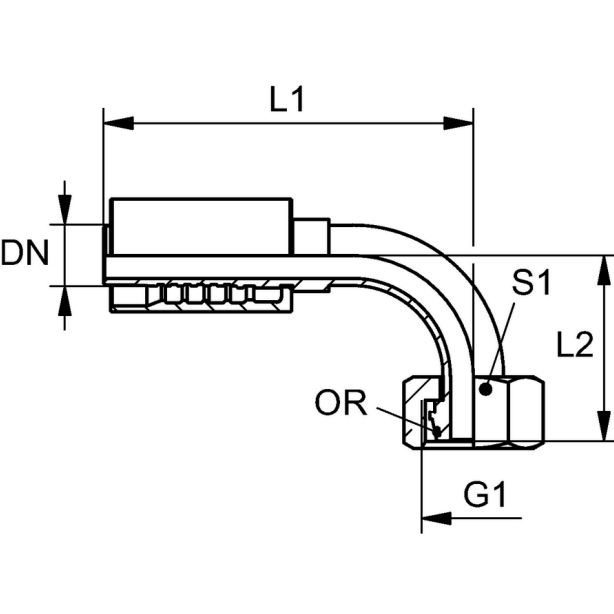

Code	DN (mm)	dx (mm)	G1	L1 (mm)	L2 (mm)	S1	Дюймы	OR	Размер	Масса, кг
FT.IL.4SH.DKOR.90.19.19	19	14	G 3/4" -14	127,5	68,2	32	3/4"	17,1 x 1,6	12	0,594
FT.IL.4SH.DKOR.90.25.25	25	19	G 1" -11	158,0	81,7	41	1"	22,1 x 1,6	16	1,046
FT.IL.4SH.DKOR.90.31.31	31	25	G 1.1/4" -11	182,0	106,5	50	1.1/4"	29,1 x 1,6	20	1,739
FT.IL.4SH.DKOR.90.38.38	38	31	G 1.1/2" -11	215,5	123,5	60	1.1/2"	35,1 x 1,6	24	2,875
FT.IL.4SH.DKOR.90.51.51	51	42	G 2" -11	250,5	146,0	70	2"	48,1 x 1,6	32	4,8
