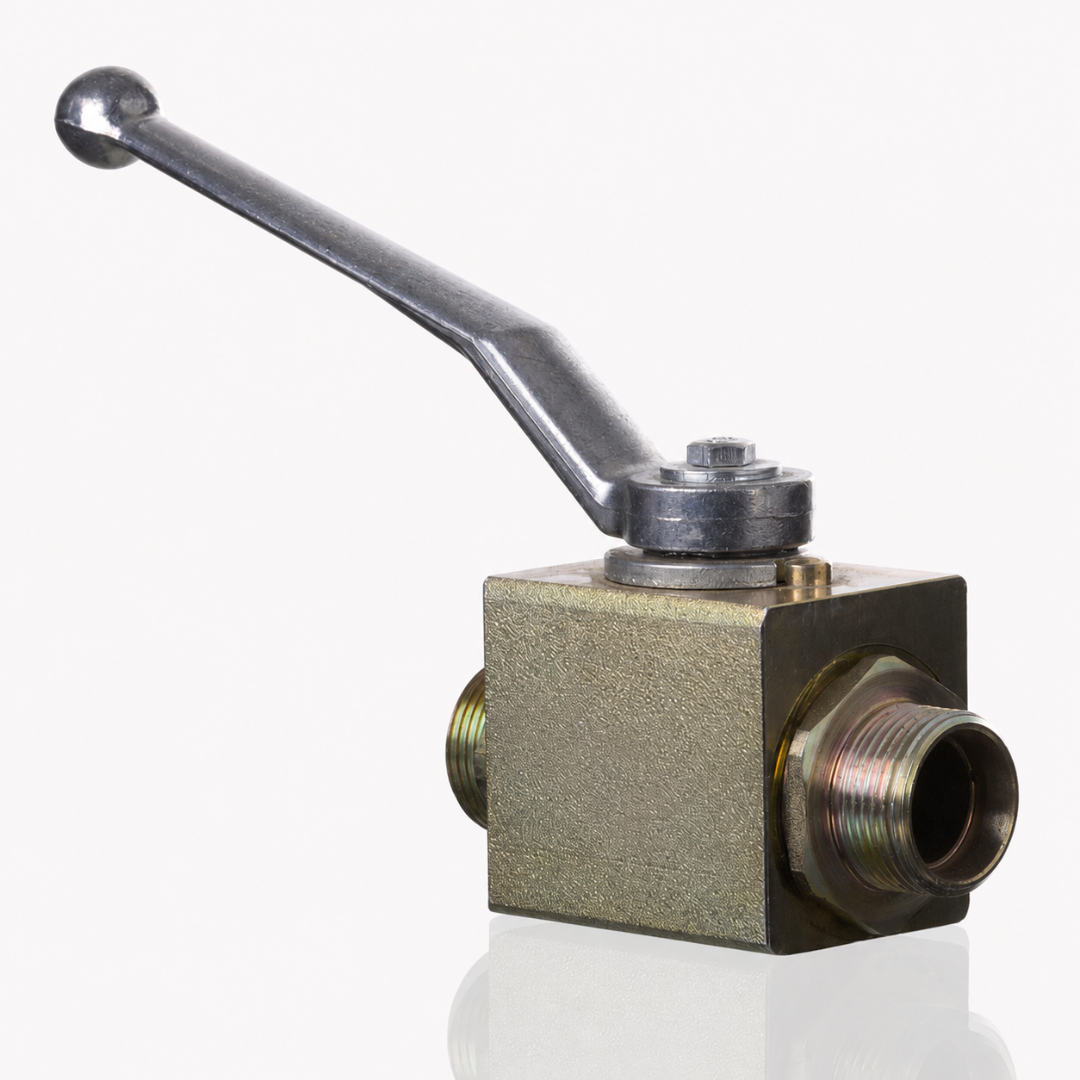

Шаровой кран высокого давления 2W с трубным присоединением DIN 2353

High pressure two-way ball valve with 24° DIN 2353 tube connections

Исполнение: 2-ходовой шаровой кран, ход 0° / 90°. Соединение 1 + 2: метрическая наружная цилиндрическая резьба; трубные соединения 24° DIN 2353. Форма уплотнения: внутренний конус 24°. Материал: корпус, ядро и переключающий вал - сталь; шаровое уплотнение - POM; кольцо круглого сечения - NBR. Защита поверхности: гальваническое покрытие. Рабочие среды: жидкости на основе минеральных масел и гликоля. Температура: -20 °C ... +80 °C

Code	DN (mm)	LW (mm)	Ø трубы	Резьба	Серия	PN (bar)	SW (mm)	A	B	H	H1	H2	L	L1	Масса (kg)
BV.HP.2W.DIN.06L	4	5	6	M12 x 1,5	L	500	9	107	26	43,4	32	12,8	67	36,2	0,316
BV.HP.2W.DIN.08L	6	6	8	M14 x 1,5	L	500	9	107	26	43,4	32	12,8	67	36,2	0,320
BV.HP.2W.DIN.10L	8	8	10	M16 x 1,5	L	500	9	107	26	43,4	32	12,8	71	36,2	0,322
BV.HP.2W.DIN.12L	10	10	12	M18 x 1,5	L	500	9	107	32	49,2	38	16,25	75	43,2	0,484
BV.HP.2W.DIN.15L	12	13	15	M22 x 1,5	L	500	9	107	35	51,2	40	17,25	84	48,2	0,596
BV.HP.2W.DIN.18L	16	13	18	M26 x 1,5	L	500	12	165	38	61,9	46	17,25	83	48,2	0,842
BV.HP.2W.DIN.22L	19	20	22	M30 x 2	L	400	14	165	49	73,4	57	24,5	102	62,2	1,460
BV.HP.2W.DIN.28L	25	24	28	M36 x 2	L	350	14	165	54	76,6	60	26,5	108	66,2	1,940
BV.HP.2W.DIN.35L	31	24	35	M45 x 2	L	350	14	165	54	76,6	60	26,5	114	66,2	2,004
BV.HP.2W.DIN.42L	38	24	42	M52 x 2	L	350	14	165	54	76,6	60	26,5	114	66,2	2,106
BV.HP.2W.DIN.08S	4	5	8	M16 x 1,5	S	500	9	107	26	43,4	32	12,8	73	36,2	0,349
BV.HP.2W.DIN.10S	6	6	10	M18 x 1,5	S	500	9	107	26	43,4	32	12,8	73	36,2	0,349
BV.HP.2W.DIN.12S	8	8	12	M20 x 1,5	S	500	9	107	26	43,4	32	12,8	77	36,2	0,361
BV.HP.2W.DIN.14S	10	10	14	M22 x 1,5	S	500	9	107	32	49,2	38	16,25	84	43,2	0,535
BV.HP.2W.DIN.16S	12	13	16	M24 x 1,5	S	500	9	107	35	51,2	40	17,25	87	48,2	0,620
BV.HP.2W.DIN.20S	16	15	20	M30 x 2	S	500	12	165	38	61,9	46	17,25	90	48,2	0,868
BV.HP.2W.DIN.25S	19	20	25	M36 x 2	S	400	14	165	49	73,4	57	24,5	110	62,2	1,523
BV.HP.2W.DIN.30S	25	24	30	M42 x 2	S	350	14	165	54	76,6	60	26,5	120	66,2	2,019
BV.HP.2W.DIN.38S	31	24	38	M52 x 2	S	350	14	165	54	76,6	60	26,5	125	66,2	2,251

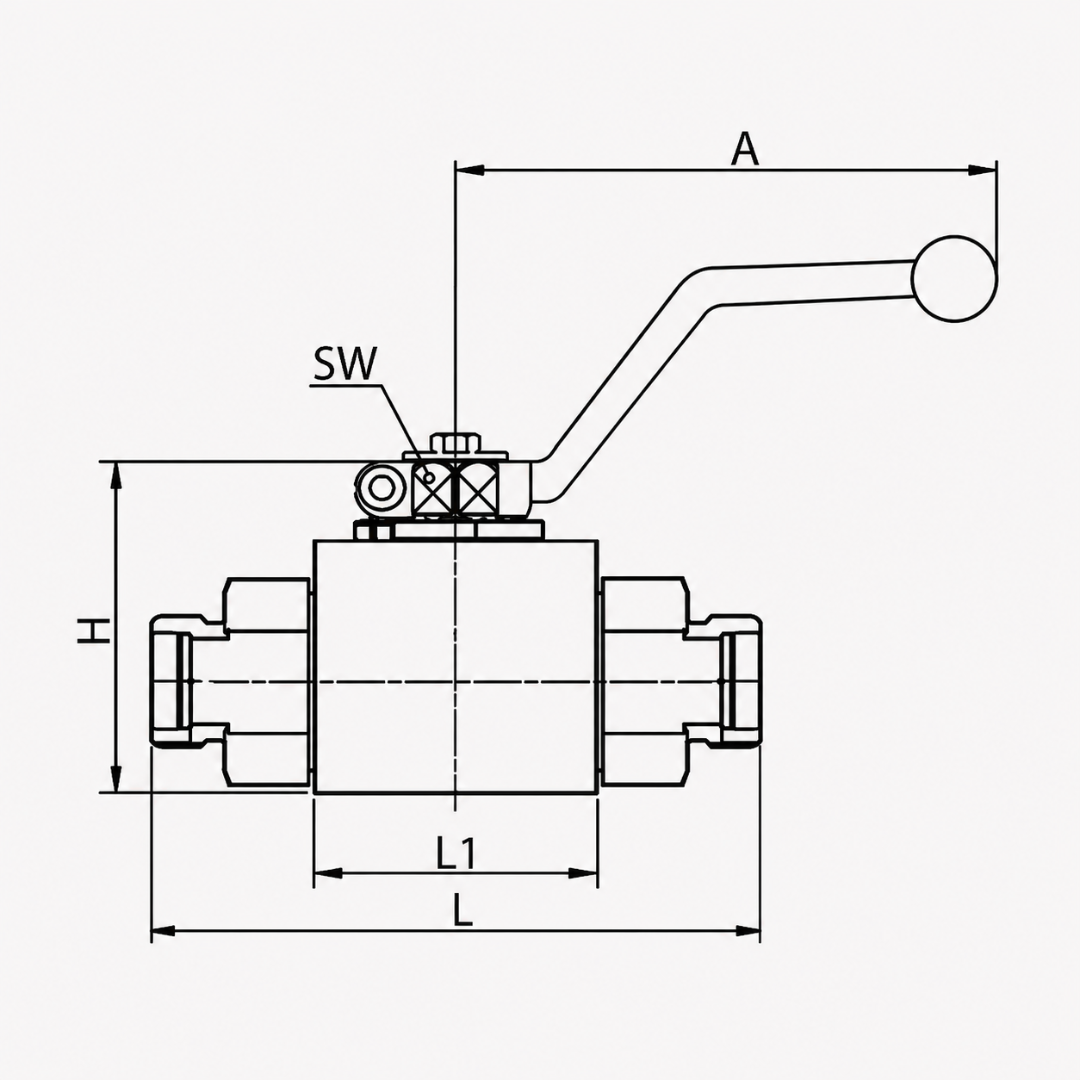

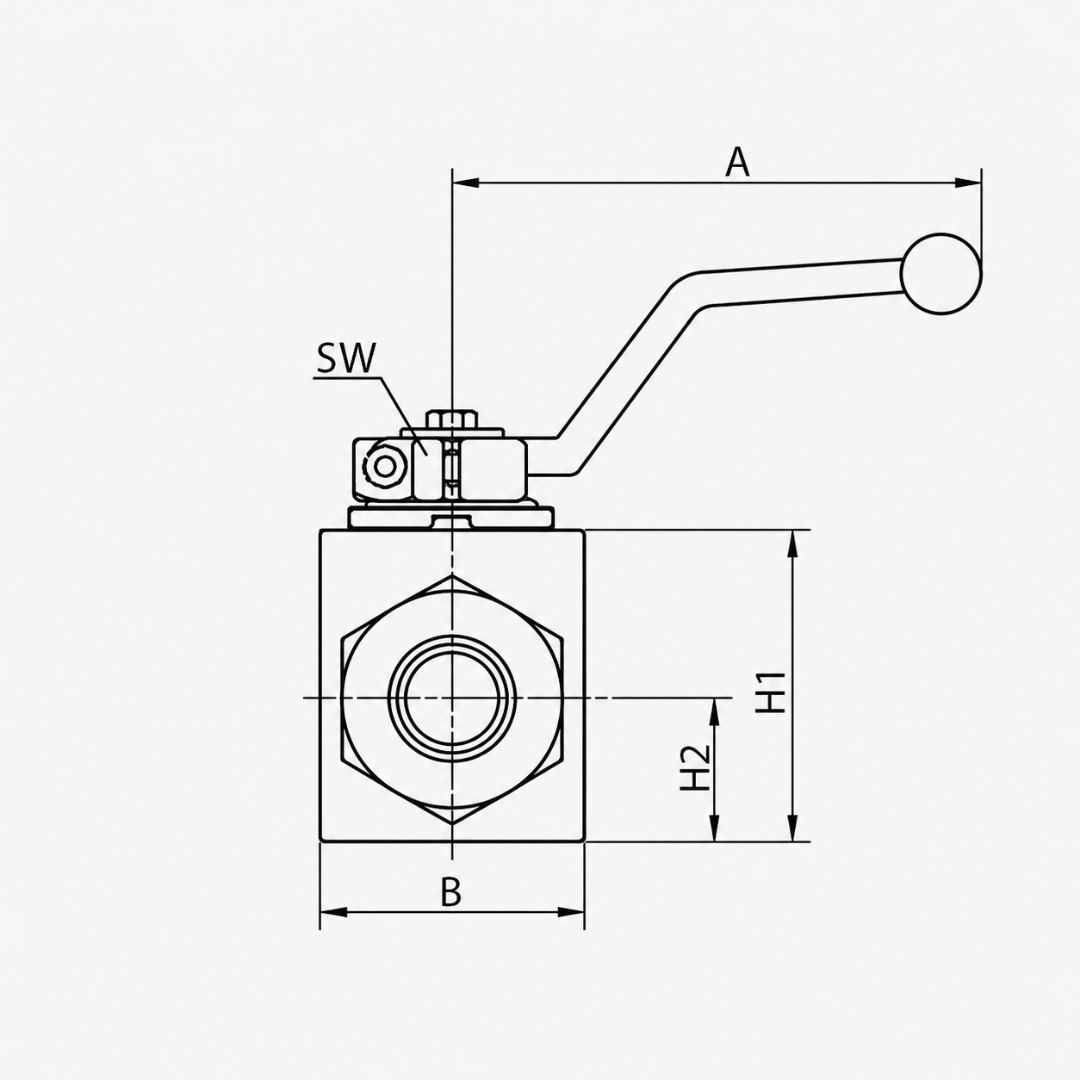

DN — номинальный диаметр (mm); LW — условный проход (mm); Серия: L — легкая, S — тяжелая; PN — номинальное рабочее давление (bar); SW — размер под ключ (mm); A, B, H, H1, H2, L, L1 — габаритные размеры (mm).
