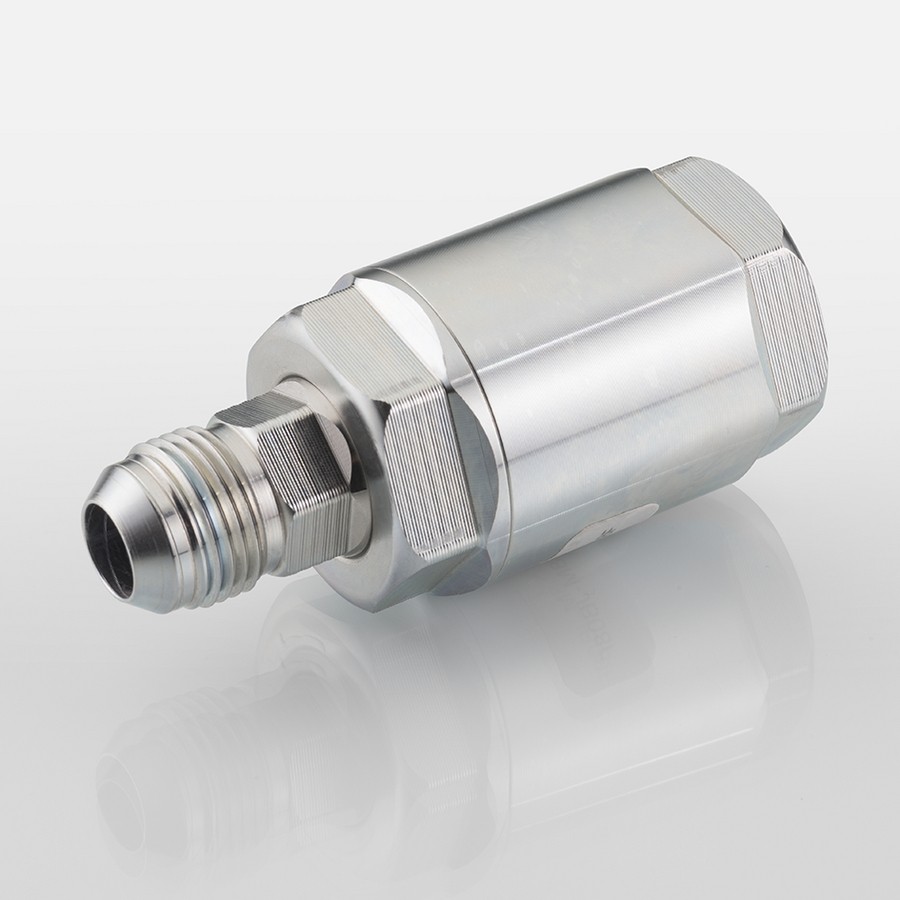

Прямое поворотное соединение JIC, штуцер — внутренняя резьба

Дополнение к модели: Подшипник скольжения Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Поворотное резьбовое соединение Норма: ISO 8434-2 Рабочее давление: 430 bar Рабочие среды: Минеральное масло Соединение 1: UN наружная резьба, цилиндрическая Соединение 2: UN внутренняя резьба, цилиндрическая Уплотнение: FKM фторкаучук Форма уплотнения 1: Наружный конус 74° Форма уплотнения 2: Внутренний конус 74°

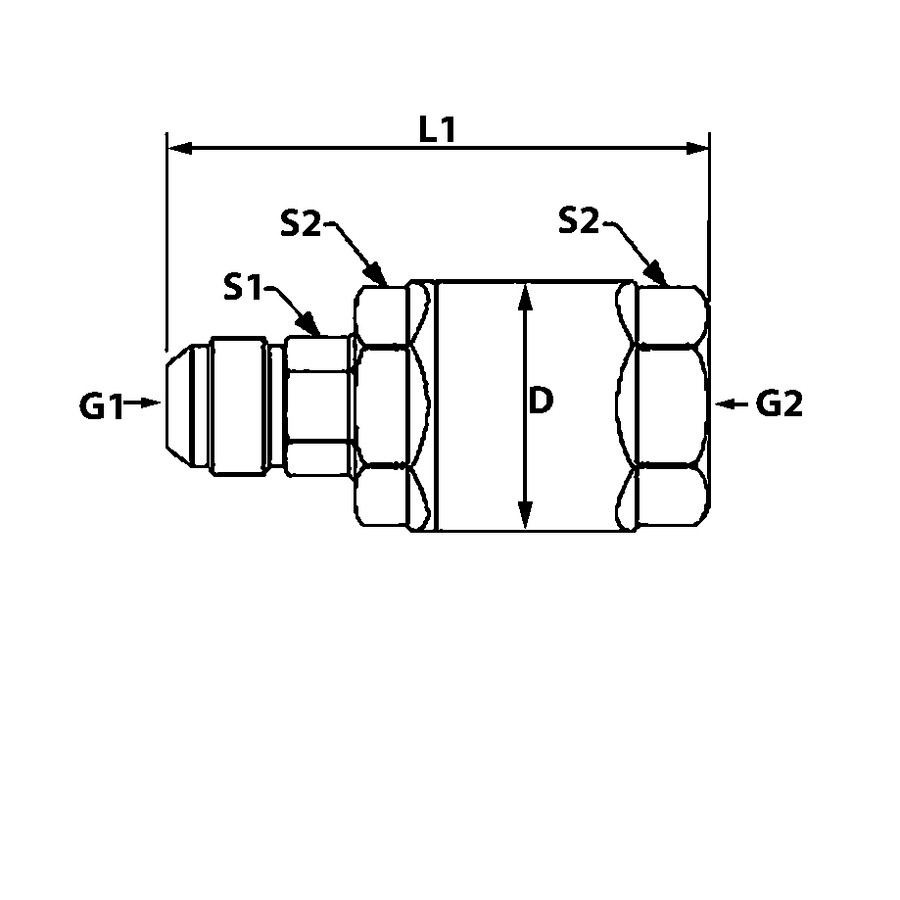

Code D (mm) G1 G2 L1 (mm) L2 (mm) S1 S2
AD.SW.JIC(M)3/4.JIC(IN)3/4 37,3 UNF 3/4" -16 UNF 3/4" -16 83,3 84 11/16" 1.1/4"
AD.SW.JIC(M)7/8.JIC(IN)7/8 43,9 UNF 7/8" -14 UNF 7/8" -14 87,6 87,63 13/16" 1.1/2"
AD.SW.JIC(M)1-1/16.JIC(IN)1-1/16 50 UN 1.1/16" -12 UN 1.1/16" -12 105,2 104,68 15/16" 1.5/8"
AD.SW.JIC(M)1-5/16.JIC(IN)1-5/16 58,2 UN 1.5/16" -12 UN 1.5/16" -12 117,6 117,6 1.3/16 1.7/8"
AD.SW.JIC(M)1-5/8.JIC(IN)1-5/8 73,2 UN 1.5/8" -12 UN 1.5/8" -12 128,3 130,04 1.1/2" 2.3/8"
