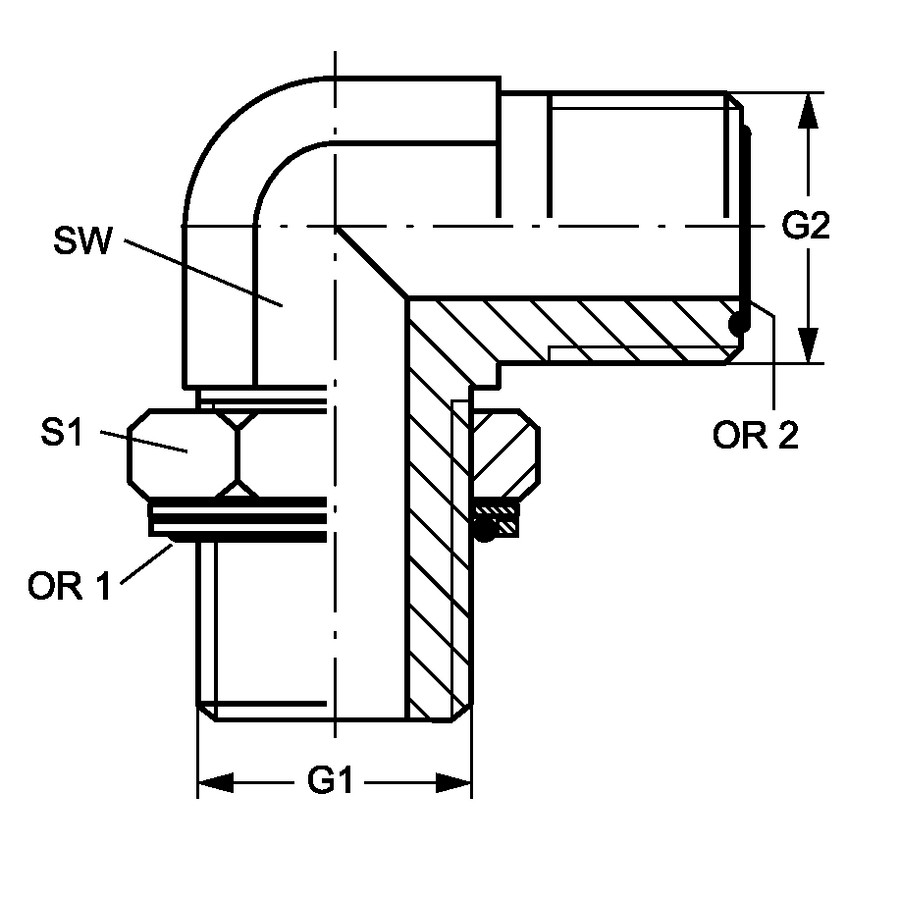

Угловой переходник 90° ORFS (штуцер) — BSP (штуцер с OK)
sh-62

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Угловой переходник 90° ORFS (штуцер) — BSP (штуцер с OK)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-3 Норма соединения 2: ISO 1179-3 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Кольцо круглого сечения и камерное кольцо Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения
Code OR1 OR2 G1 G2 S1 SW, мм
AD.90.ORFS(M)9/16.BSP(M)1/8.OK 8.00 x 2.00 7.65 x 1.78 G 1/8″ -28 UNF 9/16″ -18 14 14
AD.90.ORFS(M)9/16.BSP(M)1/4.OK 10.77 x 2.62 7.65 x 1.78 G 1/4″ -19 UNF 9/16″ -18 19 19
AD.90.ORFS(M)11/16.BSP(M)1/4.OK 10.77 x 2.62 9.25 x 1.78 G 1/4″ -19 UN 11/16″ -16 19 19
AD.90.ORFS(M)13/16.BSP(M)1/4.OK 10.77 x 2.62 12.42 x 1.78 G 1/4″ -19 UN 13/16″ -16 19 19
AD.90.ORFS(M)9/16.BSP(M)3/8.OK 13.94 x 2.62 7.65 x 1.78 G 3/8″ -19 UNF 9/16″ -18 22 19
AD.90.ORFS(M)11/16.BSP(M)3/8.OK 13.94 x 2.62 9.25 x 1.78 G 3/8″ -19 UN 11/16″ -16 22 19
AD.90.ORFS(M)13/16.BSP(M)3/8.OK 13.94 x 2.62 12.42 x 1.78 G 3/8″ -19 UN 13/16″ -16 22 19
AD.90.ORFS(M)1.BSP(M)3/8.OK 13.94 x 2.62 15.60 x 1.78 G 3/8″ -19 UNS 1″ -14 22 19
AD.90.ORFS(M)11/16.BSP(M)1/2.OK 17.86 x 2.62 9.25 x 1.78 G 1/2″ -14 UN 11/16″ -16 27 27
AD.90.ORFS(M)13/16.BSP(M)1/2.OK 17.86 x 2.62 12.42 x 1.78 G 1/2″ -14 UN 13/16″ -16 27 27
AD.90.ORFS(M)1.BSP(M)1/2.OK 17.86 x 2.62 15.60 x 1.78 G 1/2″ -14 UNS 1″ -14 27 27
AD.90.ORFS(M)1-3/16.BSP(M)1/2.OK 17.86 x 2.62 18.77 x 1.78 G 1/2″ -14 UN 1.3/16″ -12 27 27
AD.90.ORFS(M)13/16.BSP(M)3/4.OK 23.47 x 2.62 12.42 x 1.78 G 3/4″ -14 UN 13/16″ -16 35 30
AD.90.ORFS(M)1.BSP(M)3/4.OK 23.47 x 2.62 15.60 x 1.78 G 3/4″ -14 UNS 1″ -14 35 30
AD.90.ORFS(M)1-3/16.BSP(M)3/4.OK 23.47 x 2.62 18.77 x 1.78 G 3/4″ -14 UN 1.3/16″ -12 35 30
AD.90.ORFS(M)1-7/16.BSP(M)3/4.OK 23.47 x 2.62 23.53 x 1.78 G 3/4″ -14 UN 1.7/16″ -12 35 30
AD.90.ORFS(M)1.BSP(M)1.OK 29.75 x 3.53 15.60 x 1.78 G 1″ -11 UNS 1″ -14 41 36
AD.90.ORFS(M)1-3/16.BSP(M)1.OK 29.75 x 3.53 18.77 x 1.78 G 1″ -11 UN 1.3/16″ -12 41 36
AD.90.ORFS(M)1-7/16.BSP(M)1.OK 29.75 x 3.53 23.53 x 1.78 G 1″ -11 UN 1.7/16″ -12 41 36
AD.90.ORFS(M)1-11/16.BSP(M)1.OK 29.75 x 3.53 29.87 x 1.78 G 1″ -11 UN 1.11/16″ -12 41 36
AD.90.ORFS(M)1-7/16.BSP(M)1-1/4.OK 37.69 x 3.53 23.53 x 1.78 G 1.1/4″ -11 UN 1.7/16″ -12 50 41
AD.90.ORFS(M)1-11/16.BSP(M)1-1/4.OK 37.69 x 3.53 29.87 x 1.78 G 1.1/4″ -11 UN 1.11/16″ -12 50 41
AD.90.ORFS(M)1-11/16.BSP(M)1-1/2.OK 44.04 x 3.53 29.87 x 1.78 G 1.1/2″ -11 UN 1.11/16″ -12 55 50
AD.90.ORFS(M)2.BSP(M)1-1/2.OK 44.04 x 3.53 37.82 x 1.78 G 1.1/2″ -11 UN 2″ -12 55 50
