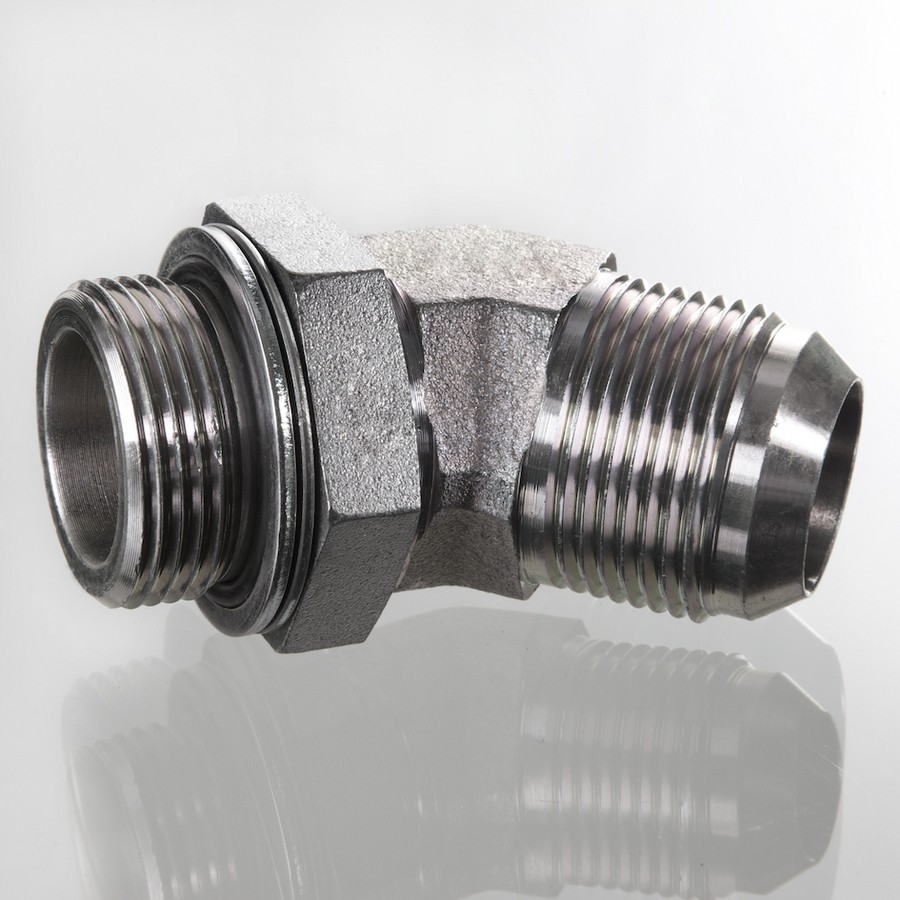

Угловой переходник 45° JIC (штуцер) — BSP (штуцер с OK)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 45° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-2 Норма соединения 2: ISO 1179-3 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Кольцо круглого сечения и камерное кольцо Форма уплотнения 2: Наружный конус 74°

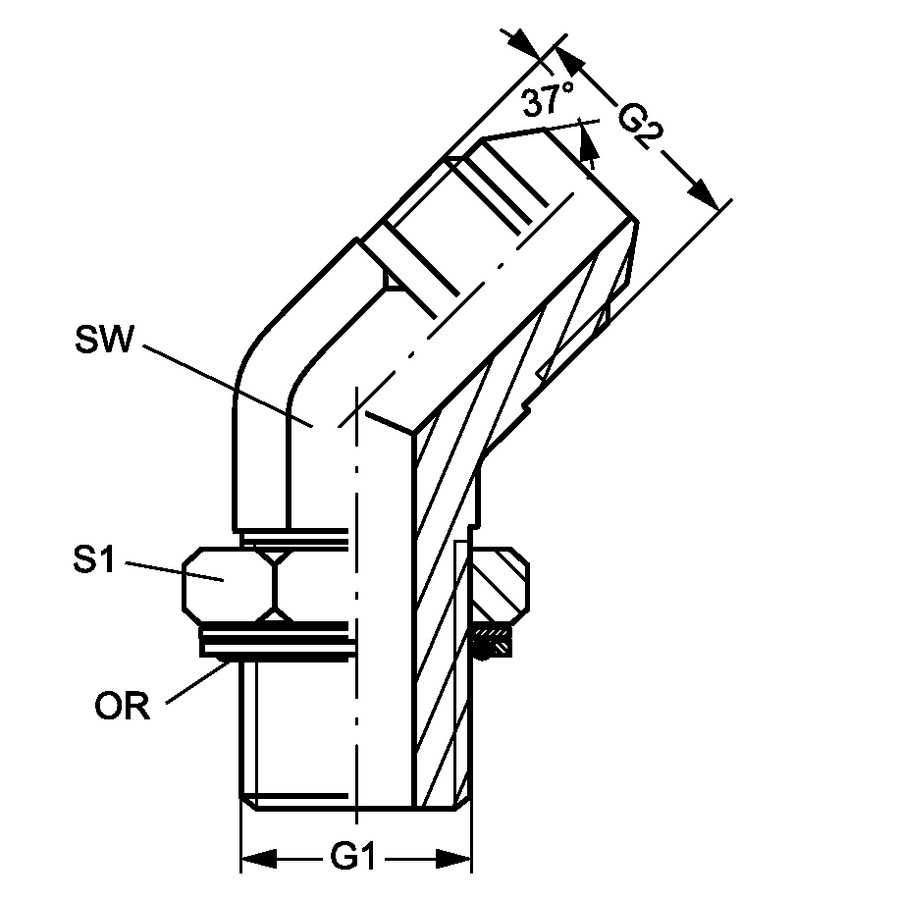

Code OR G1 G2 SW (mm) S1
AD.45.JIC(M)7/16.BSP(M)1/8.OK 8.00 x 2.00 G 1/8" -28 7/16" -20 UNF 11 14
AD.45.JIC(M)1/2.BSP(M)1/8.OK 8.00 x 2.00 G 1/8" -28 1/2" -20 UNF 13 14
AD.45.JIC(M)7/16.BSP(M)1/4.OK 10.77 x 2.62 G 1/4" -19 7/16" -20 UNF 19 14
AD.45.JIC(M)1/2.BSP(M)1/4.OK 10.77 x 2.62 G 1/4" -19 1/2" -20 UNF 14 19
AD.45.JIC(M)9/16.BSP(M)1/4.OK 10.77 x 2.62 G 1/4" -19 9/16" -18 UNF 14 19
AD.45.JIC(M)3/4.BSP(M)1/4.OK 10.77 x 2.62 G 1/4" -19 3/4" -16 UNF 19 19
AD.45.JIC(M)7/16.BSP(M)3/8.OK 13.94 x 2.62 G 3/8" -19 7/16" -20 UNF 19 22
AD.45.JIC(M)1/2.BSP(M)3/8.OK 13.94 x 2.62 G 3/8" -19 1/2" -20 UNF 19 22
AD.45.JIC(M)9/16.BSP(M)3/8.OK 13.94 x 2.62 G 3/8" -19 9/16" -18 UNF 19 22
AD.45.JIC(M)3/4.BSP(M)3/8.OK 13.94 x 2.62 G 3/8" -19 3/4" -16 UNF 19 22
AD.45.JIC(M)7/8.BSP(M)3/8.OK 13.94 x 2.62 G 3/8" -19 7/8" -14 UNF 22 22
AD.45.JIC(M)7/16.BSP(M)1/2.OK 17.86 x 2.62 G 1/2" -14 7/16" -20 UNF 22 27
AD.45.JIC(M)9/16.BSP(M)1/2.OK 17.86 x 2.62 G 1/2" -14 9/16" -18 UNF 22 27
AD.45.JIC(M)3/4.BSP(M)1/2.OK 17.86 x 2.62 G 1/2" -14 3/4" -16 UNF 22 27
AD.45.JIC(M)7/8.BSP(M)1/2.OK 17.86 x 2.62 G 1/2" -14 7/8" -14 UNF 22 27
AD.45.JIC(M)1-1/16.BSP(M)1/2.OK 17.86 x 2.62 G 1/2" -14 1.1/16" -12 UN 27 27
AD.45.JIC(M)7/8.BSP(M)5/8.OK 19.70 x 2.62 G 5/8" -14 7/8" -14 UNF 22 27
AD.45.JIC(M)1-1/16.BSP(M)5/8.OK 19.70 x 2.62 G 5/8" -14 1.1/16" -12 UN 27 36
AD.45.JIC(M)3/4.BSP(M)3/4.OK 23.47 x 2.62 G 3/4" -14 3/4" -16 UNF 27 36
AD.45.JIC(M)7/8.BSP(M)3/4.OK 23.47 x 2.62 G 3/4" -14 7/8" -14 UNF 27 36
AD.45.JIC(M)1-1/16.BSP(M)3/4.OK 23.47 x 2.62 G 3/4" -14 1.1/16" -12 UN 27 36
AD.45.JIC(M)1-5/16.BSP(M)3/4.OK 23.47 x 2.62 G 3/4" -14 1.5/16" -12 UN 33 36
AD.45.JIC(M)1-1/16.BSP(M)1.OK 29.74 x 3.53 G 1" -11 1.1/16" -12 UN 33 41
AD.45.JIC(M)1-5/16.BSP(M)1.OK 23.47 x 3.53 G 1" -11 1.5/16" -12 UN 33 41
AD.45.JIC(M)1-5/8.BSP(M)1.OK 29.74 x 3.53 G 1" -11 1.5/8" -12 UN 41 41
AD.45.JIC(M)1-5/16.BSP(M)1-1/4.OK 37.69 x 3.53 G 1.1/4" -11 1.5/16" -12 UN 33 50
AD.45.JIC(M)1-5/8.BSP(M)1-1/4.OK 37.96 x 3.53 G 1.1/4" -11 1.5/8" -12 UN 41 50
AD.45.JIC(M)1-7/8.BSP(M)1-1/4.OK 37.69 x 3.53 G 1.1/4" -11 1.7/8" -12 UN 48 50
AD.45.JIC(M)1-7/8.BSP(M)1-1/2.OK 44.04 x 3.53 G 1.1/2" -11 1.7/8" -12 UN 48 55
