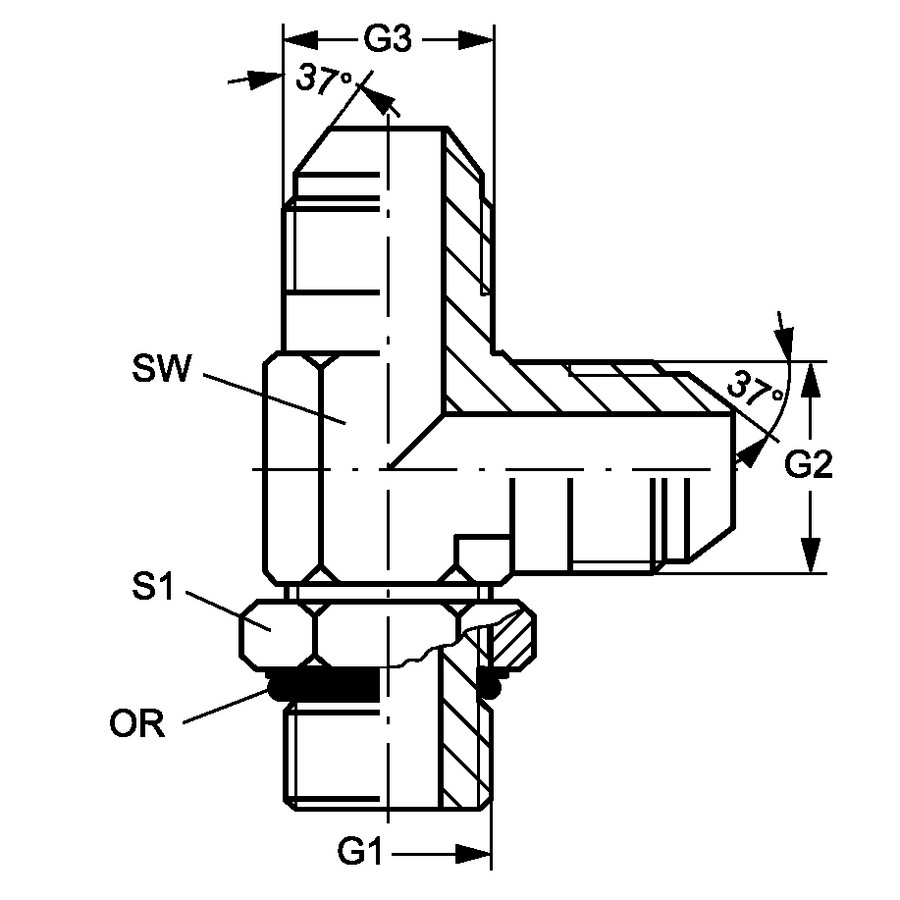

Тройник JIC L-форма, два штуцера JIC — метрический штуцер с OR

Защита поверхности: Гальваническое покрытие Конструкция: L-образная форма Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-2 Норма соединения 2: ISO 6149-3 Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2 + 3: Наружная резьба UN/UNF Форма уплотнения 1: Уплотнение ввертного штуцера кольцом круглого сечения Форма уплотнения 2 + 3: Наружный конус 74°
Code OR G1 G2 + G3 SW (mm) S1
AD.LF.JIC(M)7/16.MET(M)10x1.OR 8.2 x 1.5 M 10 x 1 UNF 7/16" -20 11 13
AD.LF.JIC(M)1/2.MET(M)10x1.OR 8.2 x 1.5 M 10 x 1 UNF 1/2" -20 13 14
AD.LF.JIC(M)7/16.MET(M)12x1,5.OR 9.4 x 2.1 M 12 x 1.5 UNF 7/16" -20 13 17
AD.LF.JIC(M)1/2.MET(M)12x1,5.OR 9.4 x 2.1 M 12 x 1.5 UNF 1/2" -20 13 17
AD.LF.JIC(M)9/16.MET(M)14x1,5.OR 11.4 x 2.1 M 14 x 1.5 UNF 9/16" -18 14 19
AD.LF.JIC(M)9/16.MET(M)16x1,5.OR 13.4 x 2.1 M 16 x 1.5 UNF 9/16" -18 19 22
AD.LF.JIC(M)3/4.MET(M)16x1,5.OR 13.4 x 2.1 M 16 x 1.5 UNF 3/4" -16 19 22
AD.LF.JIC(M)3/4.MET(M)18x1,5.OR 15.4 x 2.1 M 18 x 1.5 UNF 3/4" -16 19 24
AD.LF.JIC(M)7/8.MET(M)18x1,5.OR 15.4 x 2.1 M 18 x 1.5 UNF 7/8" -14 22 24
AD.LF.JIC(M)7/8.MET(M)22x1,5.OR 19.4 x 2.1 M 22 x 1.5 UNF 7/8" -14 22 27
AD.LF.JIC(M)1-1/16.MET(M)22x1,5.OR 19.4 x 2.1 M 22 x 1.5 UN 1.1/16" -12 27 27
AD.LF.JIC(M)1-1/16.MET(M)27x2.OR 23.7 x 2.8 M 27 x 2 UN 1.1/16" -12 27 32
AD.LF.JIC(M)1-5/16.MET(M)27x2.OR 23.7 x 2.8 M 27 x 2 UN 1.5/16" -12 27 32
AD.LF.JIC(M)1-5/16.MET(M)33x2.OR 29.7 x 2.8 M 33 x 2 UN 1.5/16" -12 33 41
AD.LF.JIC(M)1-5/8.MET(M)42x2.OR 38.7 x 2.8 M 42 x 2 UN 1.5/8" -12 41 50
AD.LF.JIC(M)1-7/8.MET(M)48x2.OR 46.7 x 2.8 M 48 x 2 UN 1.7/8" -12 48 55
