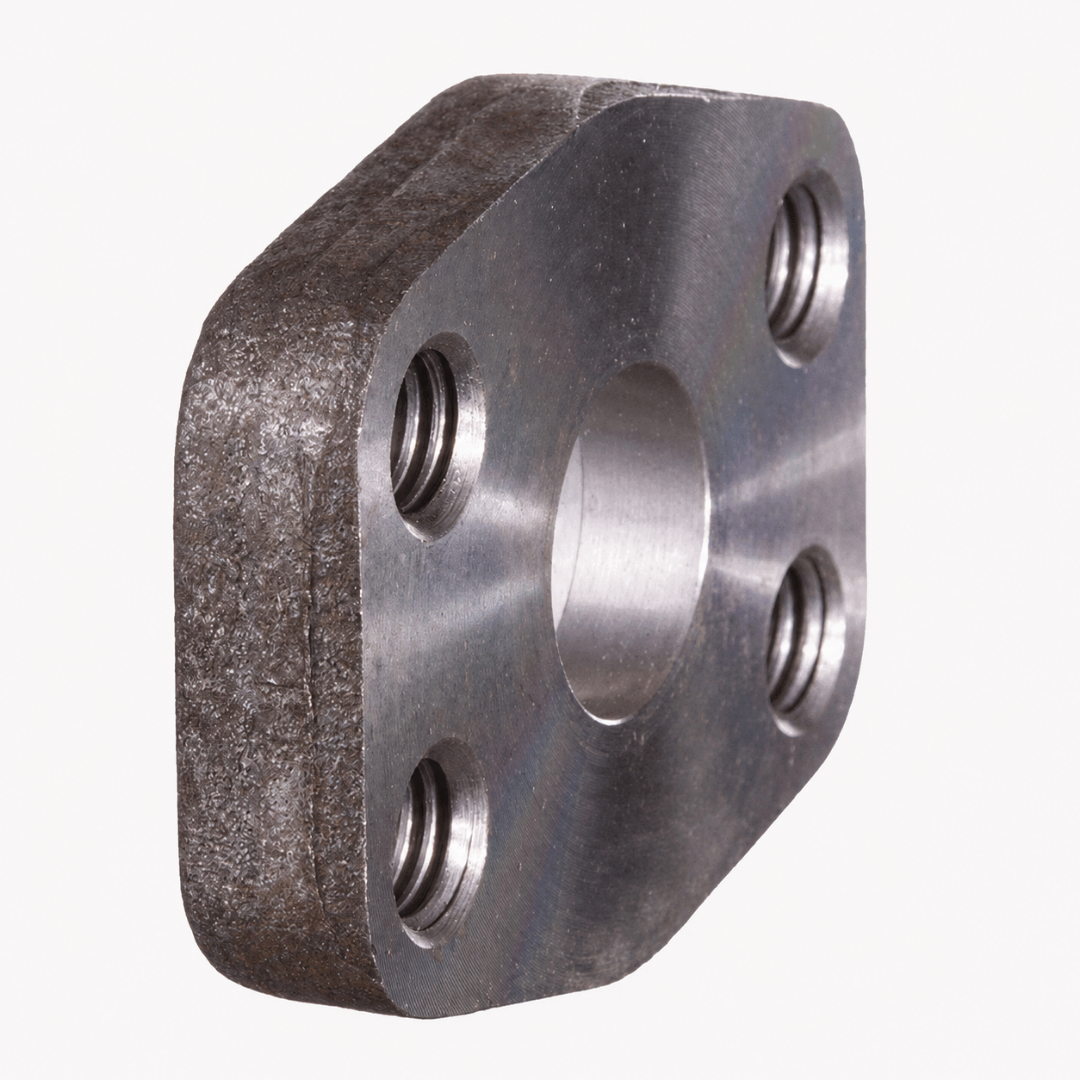

Контрфланец SAE 3000 PSI под приварку в раструб ND40

SAE 3000 PSI socket weld counter flange, ND40

Тип	Контрфланец SAE под приварку в раструб
Серия давления	3000 PSI
Исполнение	ND40
Конструкция	Прямая
Крепёжные отверстия	Внутренняя метрическая резьба
Норма	SAE J 518 C / ISO 6162
Материал	Сталь S 355 J2 G3

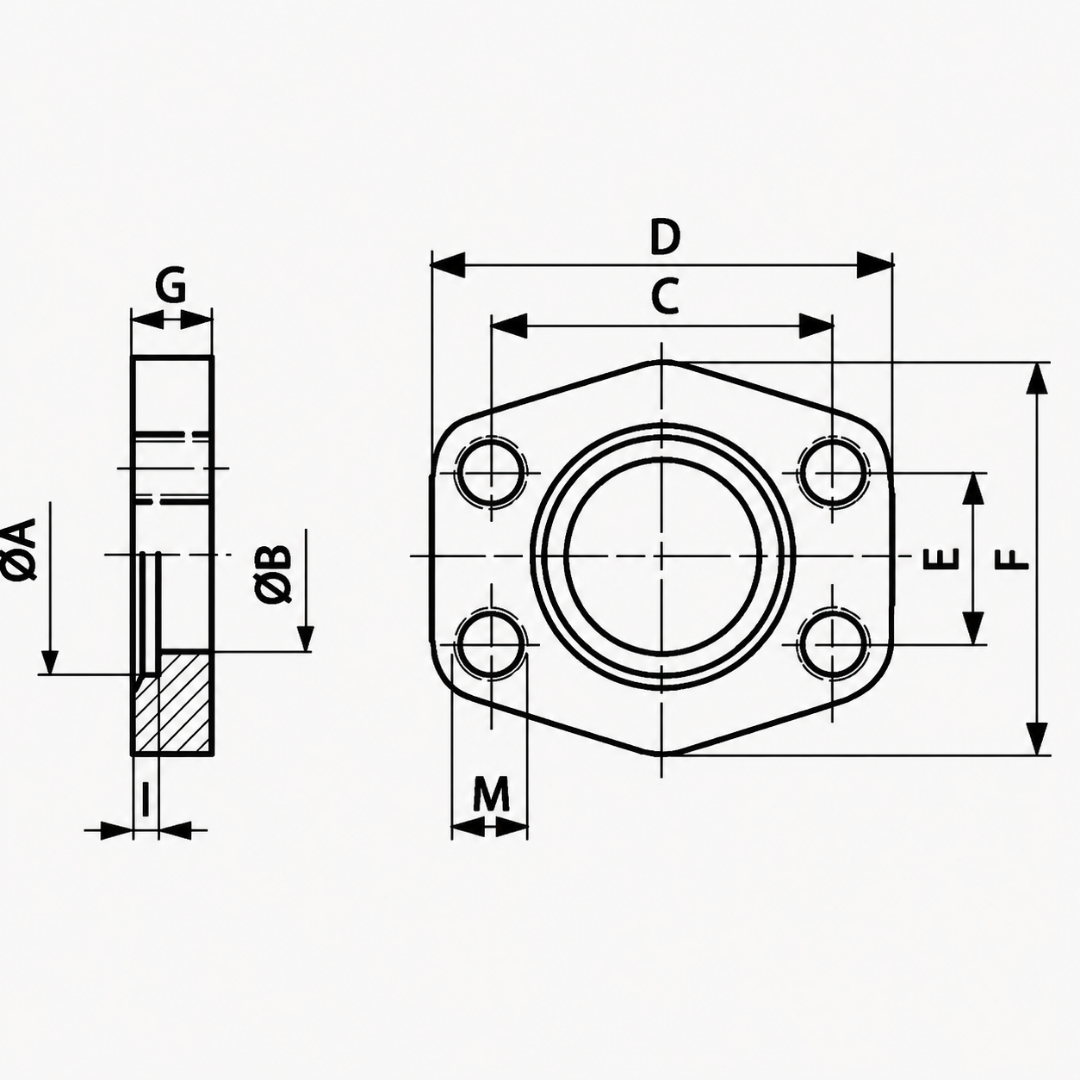

Код	Размер SAE	Труба, мм	A, мм	PB, бар
FL.S3.CF.SW.ND40.SAE1/2	1/2″	22 × 2	22,5	40
FL.S3.CF.SW.ND40.SAE3/4	3/4″	28 × 2	28,5	40
FL.S3.CF.SW.ND40.SAE1	1″	35 × 2	35,5	40
FL.S3.CF.SW.ND40.SAE1-1/4	1 1/4″	42 × 2	42,5	40
FL.S3.CF.SW.ND40.SAE1-1/2	1 1/2″	48,3 × 3,25	42	40
FL.S3.CF.SW.ND40.SAE2	2″	60,3 × 3,65	61	40
FL.S3.CF.SW.ND40.SAE2-1/2	2 1/2″	76,1 × 3,65	77	40
FL.S3.CF.SW.ND40.SAE3	3″	88,9 × 4,05	90	40
FL.S3.CF.SW.ND40.SAE3-1/2	3 1/2″	101,6 × 4,5	103	35
FL.S3.CF.SW.ND40.SAE4	4″	114,3 × 4,5	116	35
FL.S3.CF.SW.ND40.SAE5	5″	139,7 × 4,85	141	35
