Фланцевые адаптеры SAE Каталог

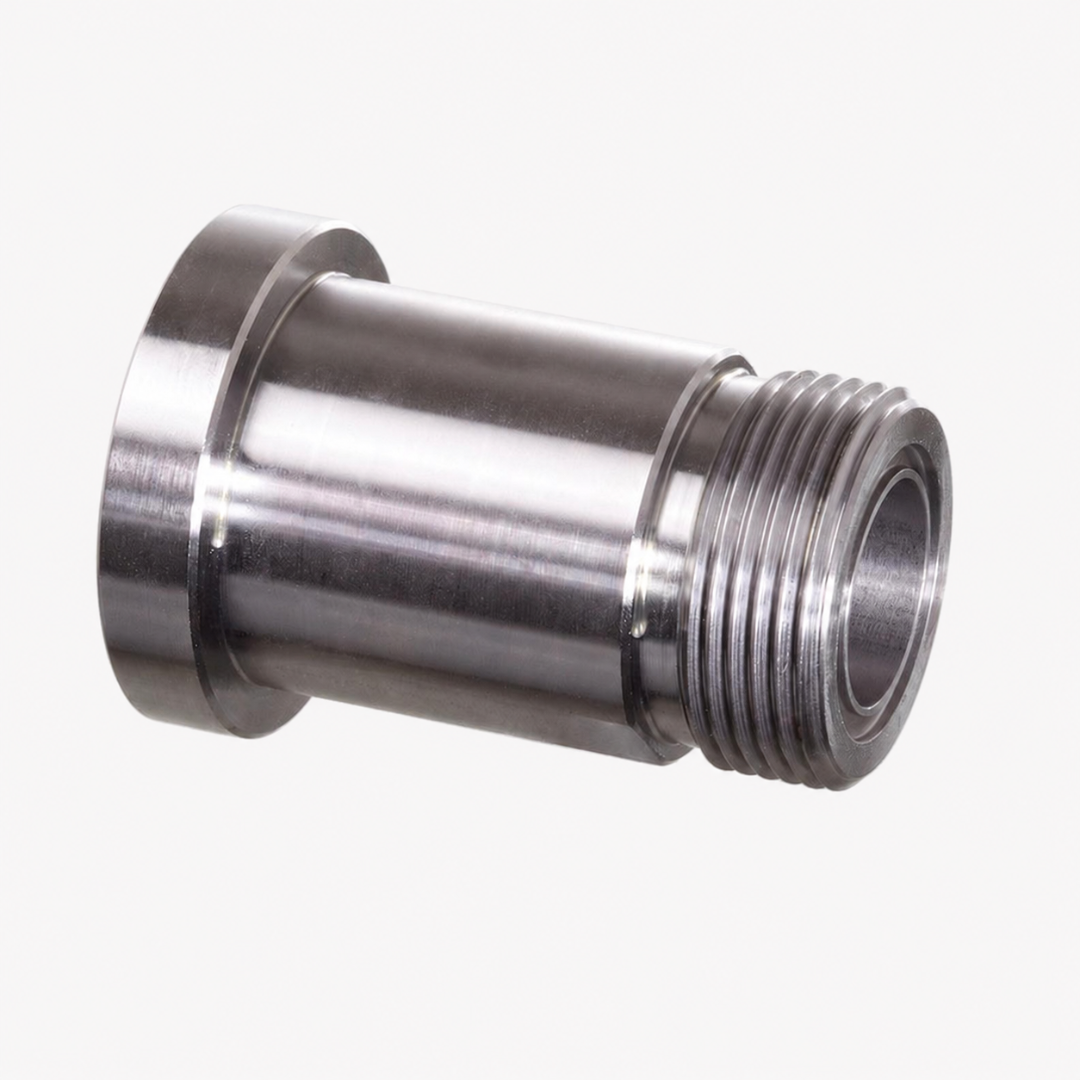

FL.S6.AD.ORFS(M)-01

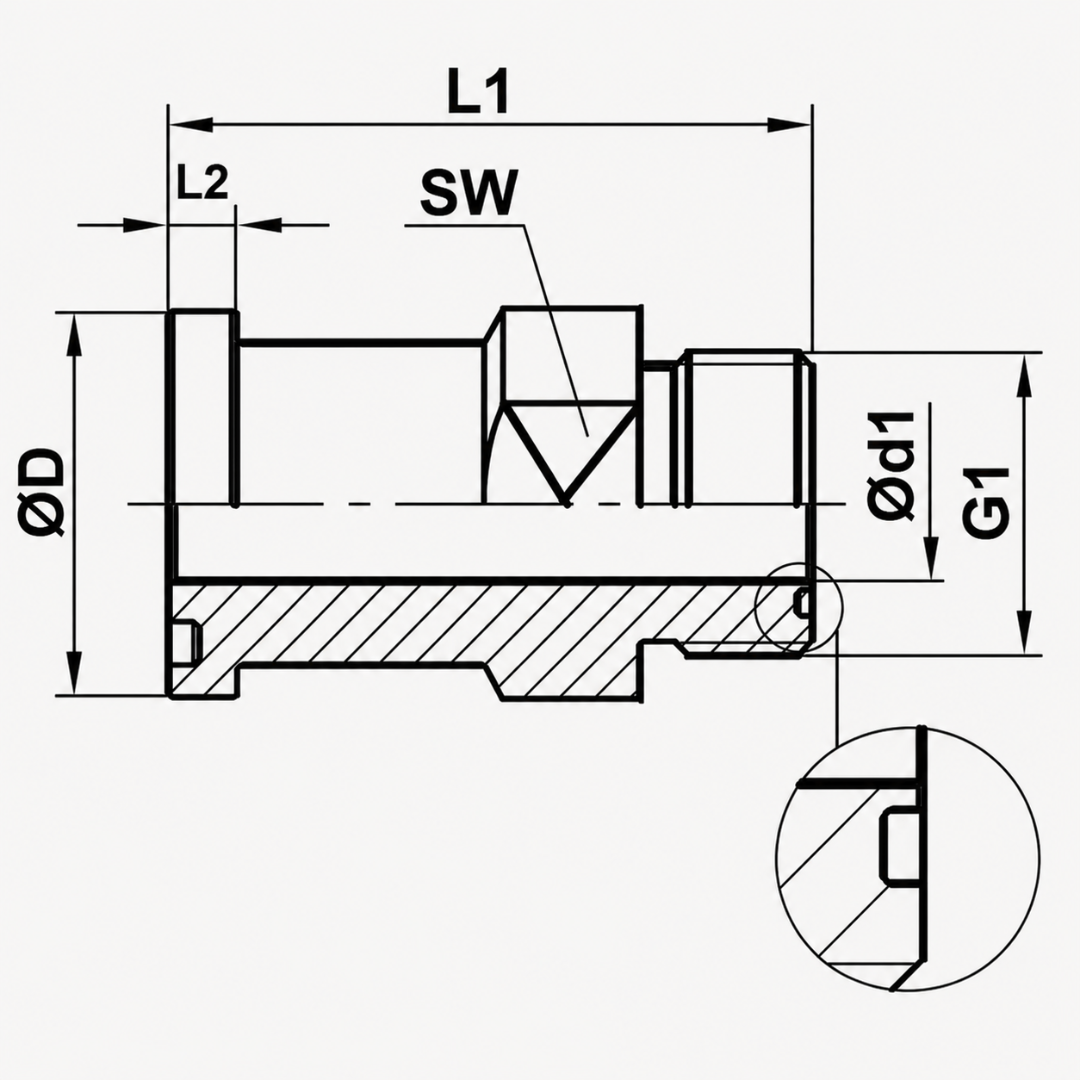

FL.S6.AD.ORFS(M)-02

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Фланцевый адаптер SAE 6000 PSI с наружной резьбой ORFS

SAE 6000 PSI flange adapter with ORFS male thread

Тип Фланцевый адаптер SAE — ORFS
Серия давления 6000 PSI
Исполнение Прямое
Присоединение Наружная резьба ORFS
Фланцевое присоединение SAE J 518 / ISO 6162-2
Материал Сталь
Поверхность Гальваническое покрытие
Код Размер SAE PB,
бар		 G1 L1,
мм		 SW,
мм		 ØD,
мм		 Ød1,
мм
FL.S6.AD.ORFS(M).SAE3/4.12 3/4″ 400 UN 1.3/16″ -12 58 30 41,5 15,5
FL.S6.AD.ORFS(M).SAE1.16 1″ 400 UN 1.7/16″ -12 66 36 47,8 20,5
FL.S6.AD.ORFS(M).SAE1-1/4.16 1 1/4″ 400 UN 1.7/16″ -12 70 41 54,2 20,5
FL.S6.AD.ORFS(M).SAE1-1/4.20 1 1/4″ 350 UN 1.11/16″ -12 70 41 54,2 26
FL.S6.AD.ORFS(M).SAE1-1/2.24 1 1/2″ 310 UN 2″ -12 78 46 63,7 32

Комплектные исполнения для монтажа

Для каждого размера адаптера доступно исполнение .KIT.MET с метрическим монтажным комплектом.

Состав KIT.MET: фланцевый адаптер, 2 полуфланца, комплект метрических винтов и уплотнительное кольцо O-ring.
Если монтажный комплект не требуется, используется соответствующий код адаптера без суффикса .KIT.MET.
Код комплектного исполнения Размер SAE Резьба ORFS
FL.S6.AD.ORFS(M).KIT.MET.SAE3/4.12
Адаптер отдельно: FL.S6.AD.ORFS(M).SAE3/4.12
 3/4″ UN 1.3/16″ -12
FL.S6.AD.ORFS(M).KIT.MET.SAE1.16
Адаптер отдельно: FL.S6.AD.ORFS(M).SAE1.16
 1″ UN 1.7/16″ -12
FL.S6.AD.ORFS(M).KIT.MET.SAE1-1/4.16
Адаптер отдельно: FL.S6.AD.ORFS(M).SAE1-1/4.16
 1 1/4″ UN 1.7/16″ -12
FL.S6.AD.ORFS(M).KIT.MET.SAE1-1/4.20
Адаптер отдельно: FL.S6.AD.ORFS(M).SAE1-1/4.20
 1 1/4″ UN 1.11/16″ -12
FL.S6.AD.ORFS(M).KIT.MET.SAE1-1/2.24
Адаптер отдельно: FL.S6.AD.ORFS(M).SAE1-1/2.24
 1 1/2″ UN 2″ -12
