Цельные фланцы SAE Каталог

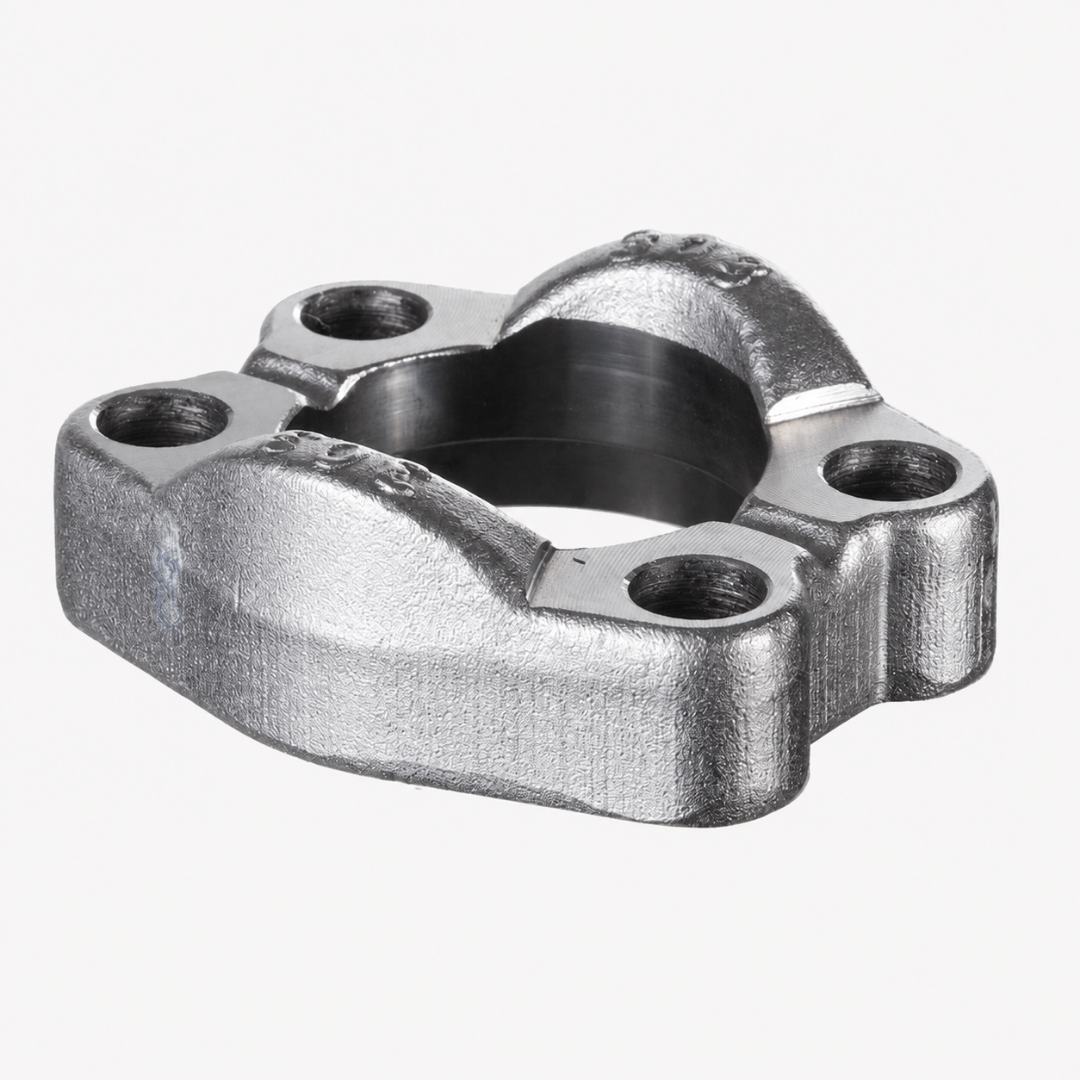

FL.S3.FULL.HP-01

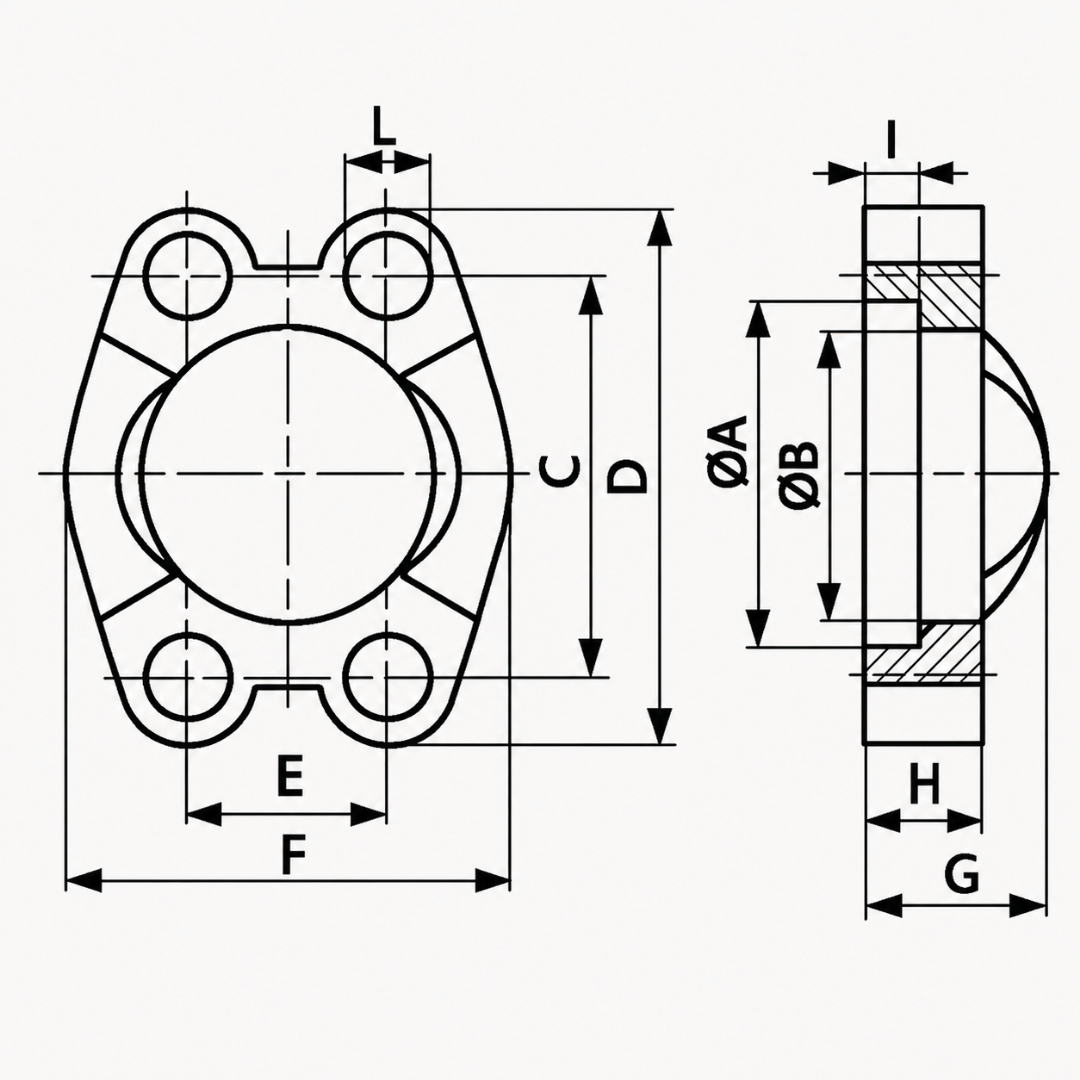

FL.S3.FULL.HP-02

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Цельный фланец SAE 3000 PSI повышенного давления, 400 бар

SAE 3000 PSI full flange, high-pressure version, 400 bar

Тип Цельный фланец SAE
Серия давления 3000 PSI
Исполнение High Pressure (обозначение HANSA-FLEX: 3000 PSI + 6000 PSI)
Конструкция Прямая
Крепёжные отверстия Сквозные отверстия под крепёж
Максимальное рабочее давление PB 400 бар
Норма SAE J 518 / ISO 6162-1 / ISO 6162-2
Материал Сталь
Комплект поставки Фланец без крепежа
Код Размер SAE PB, бар A, мм B, мм C, мм D, мм E, мм F, мм G, мм H, мм I, мм L, мм Рекомендуемый метрический крепёж
FL.S3.FULL.HP.SAE1-1/4 1 1/4″ 400 51,6 43,7 58,7 80 30,2 73 33 24 7,5 12,5 M12 × 45
FL.S3.FULL.HP.SAE2 2″ 400 72,2 62,7 77,8 103 42,9 97 43 30 9 13,5 M12 × 50
