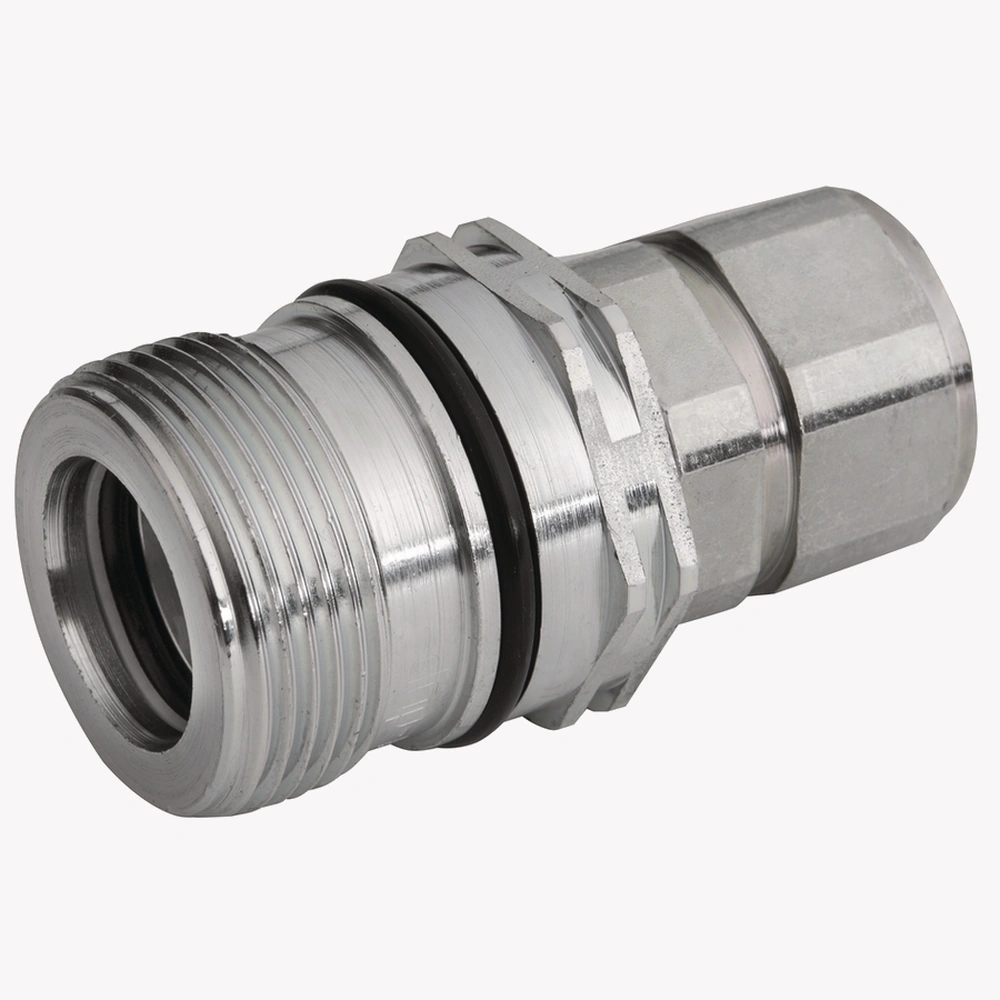

Штекер резьбового БРС ISO 14541, внутренняя метрическая резьба

Screw coupling plug ISO 14541, metric female thread

Модель	QC.SCS
Исполнение	Неподвижная часть БРС
Норма / совместимость	ISO 14541
Присоединение к системе	Внутренняя метрическая цилиндрическая резьба по DIN 3852-1

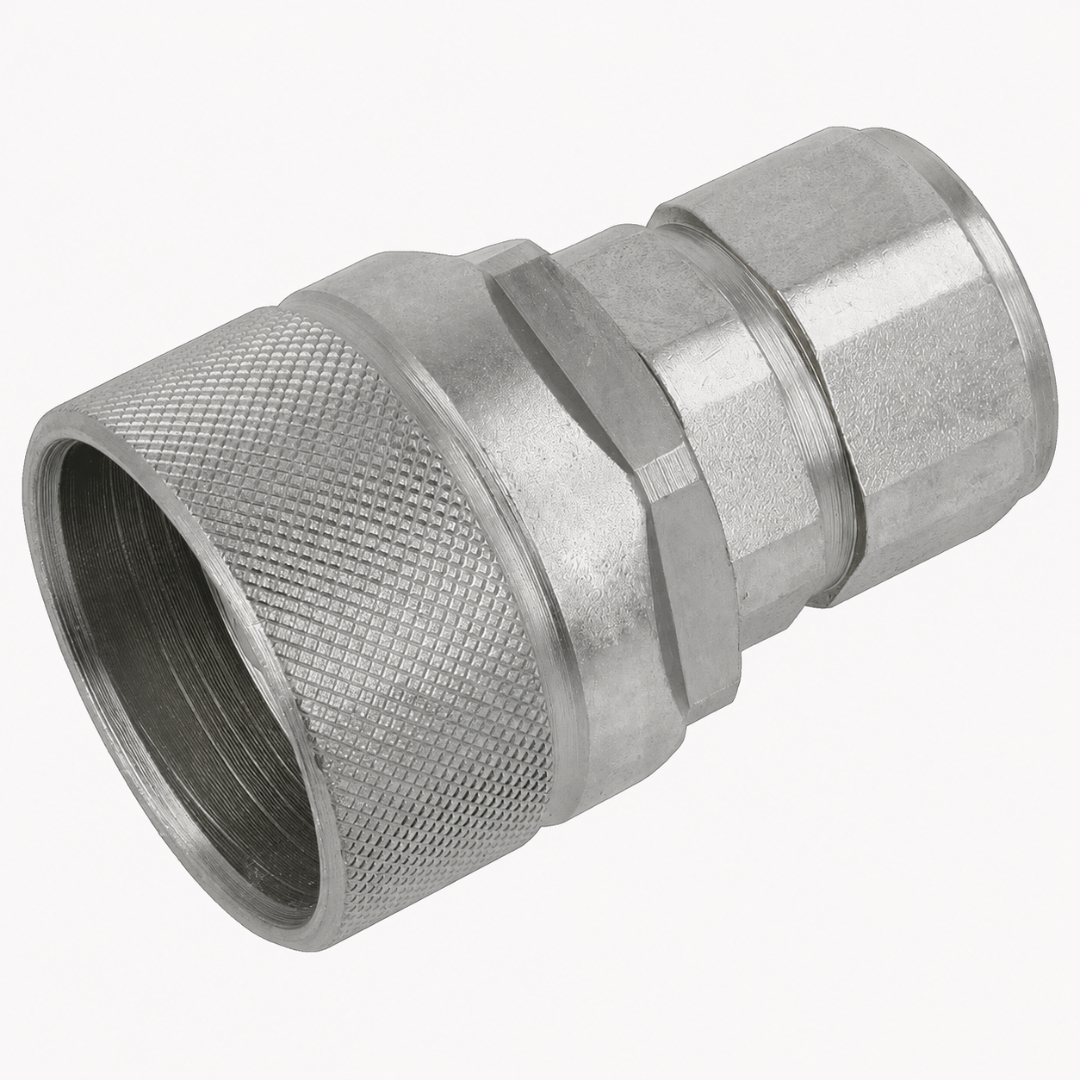

Ответная часть	QC.SCM — муфта резьбового БРС ISO 14541
Материал	Сталь
Защита поверхности	Гальваническое покрытие
Соединение под остаточным давлением	Допускается
Коэффициент безопасности в соединённом состоянии	4
Температура эксплуатации	От −25 до +100 °C; для типоразмера 5 — до +125 °C при работе с минеральным маслом
Область применения	Промышленное оборудование, строительная и сельскохозяйственная техника

Код	Внутренняя метрическая резьба	Условный проход, мм	Типоразмер БРС	Резьба между муфтой и штекером	Рабочее давление, бар	Расход, л/мин
QC.SCS.M14X1,5.1	M 14 × 1,5	6	1	M 24 × 2	400	12
QC.SCS.M16X1,5.2	M 16 × 1,5	8	2	M 28 × 2	400	25
QC.SCS.M18X1,5.3	M 18 × 1,5	10	3	M 36 × 2	400	45
QC.SCS.M22X1,5.3	M 22 × 1,5	12	3	M 36 × 2	400	45
QC.SCS.M22X1,5.4	M 22 × 1,5	12	4	M 42 × 2	300	75
QC.SCS.M30X1,5.5	M 30 × 1,5	19	5	M 48 × 3	300	130
